西门子PLC的RS触发器指令

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-05-30
    RS触发器指令分为置位优先触发器指令SR和复位优先触发器指令RS两种。

    置位优先触发器是一个置位优先的锁存器。当置位信号(S1)和复位信号(R)都为真时,输出为“1”。

    复位优先触发器是一个复位优先的锁存器。当置位信号(S)和复位信号(R1)都为真时,输出为“0”。

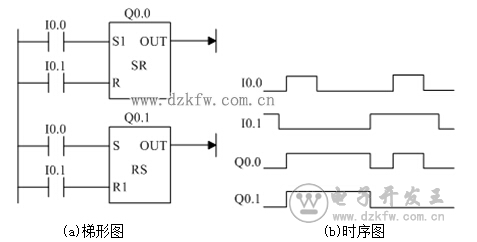

    触发器指令用法如图所示。



PLC的RS触发器指令

图 西门子PLC的SR触发器指令
