恒温控制器电路及原理

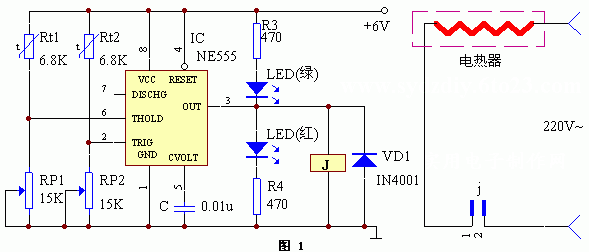

　　恒温控制器由热敏电阻Rt1、Rt2、NE555时基电路、温度范围调整电阻RP1、RP2及控制执行机构组成，电路如图1所示。Rt1、RP1为上限温度检测电阻，Rt2、RP2为下限温度检测电阻。当温度下降时，②脚电位低于1/3Vcc时，③脚输出高电平，J吸合，LED2点亮，开始加热。当温度升高而使IC⑥脚电位高于2/3Vcc时，③脚输出低电平，J释放，断开受控“电热器”的电源，停止加热。
　　


　　元器件选择与制作
　　元器件清单见下表。


调整时，首选应调整上限温度，把Rt1置于所要求的上限温度环境中（用温度计监测），过一分钟后（Rt1与环境达到热平衡），调RP1起到LED1刚好发光为止，反复多调几次，可先将②脚与地短接一下，使③脚输出高电平（LED1亮），这样便于观察翻转状态。然后调整下限温度，过程同上，调整RP2使红LED2亮，也要反复调整几次，可先将⑥脚与电源Vcc短接一下，以使③脚输出低电平，观察电路翻转状态。
