双线电话,三线电话,四线电话,对讲电话电路图,Interphone

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-12-28

关键字:NE555,对讲机电路图


简易二线对讲电路

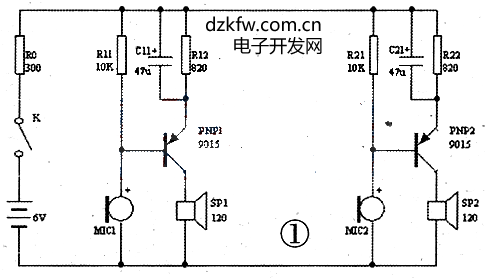

  图1中MIC为驻极活筒,SP为120Ω耳机.二者即为普通电话手柄。普通驻极电容话筒的静态电流一般在0.15mA~0.35mA之间.在10kΩ电阻上产生的压降为1.5v~3.5V.所以9015发射极静态电流为1.1mA~3.4mA,满足三极管9015放大工作的需要。由与MIC相连的10kΩ电阻两端的压降做为偏压,省掉了常规接法中的耦合电容及三极管偏压电阻,电路得到了简化。
  话筒MIC的语音信号引起本端9015三极管的电流变化,在Ro(300Ω)电阻上产生电压变化信号.一部分电压变化信号进入另一端的三极管发射结进行放大,在耳机上产生声音输出。由于输出功率不大,耳机与话筒之间有一定距离(对于一般的电话手柄,此距离大于12cm),传向话筒的回馈很小,不会引起啸叫,实际使用也无任何不适,所以不用消侧音电路。本电路无振铃,开关K闭合即可进行双方通话,语音清晰,噪音非常小。电源电流为2.2mA~7mA.平均电流只有4.5mA,极为省电。电源电压在4V~10V范围内均可正常工作(电压过高可能会烧掉MIC)。经实测,两对讲分机间的距离长达300m时仍可正常通话。如果再并联一组分机电路.可实现三方通话。
作者:陈敬利
 双线对讲电话电路图 Interphone
对讲电话电路图Interphone

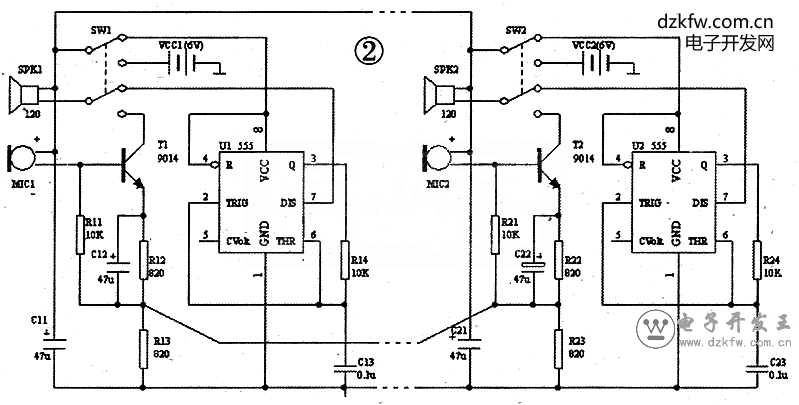

三线带振铃的对讲电路
    电路工作原理如下:
  1.两分机都挂机时.电源VCC处于断开状态,整个装置不耗电。2.若左侧分机摘机,插簧抬起.左侧的电源通过导线向右侧供电,右侧的555振荡电路工作,SPK2发出振铃音,其频率为1/(1.4×R24×C23)=1/(1.4×10kΩ×0.1u)=714Hz。同时,左侧也能听到较小的振铃音。3.若右侧也摘机.插簧抬起.两侧的555都断开电源,两侧电源并联向通话电路供电,形成与图1相似的对讲电路,可进行双方通话。4若一侧挂机,本侧插簧压下.本侧555电路工作.耳机发出振铃音。当另一侧也挂机时.回到1状态.工作过程结束。
    本电路中的电容C11和C21为电源去耦电容,用于消除长线供电造成的耦合噪声,保证振铃和通话的稳定性。电源电压VCC的范围可宽达4.5V~10V。电压越高则振铃声音越大。
    本电路的振铃声由555振荡电路产生.音调单一。若换为音乐IC,则铃音更好。
作者:陈敬利

三线带振铃的对讲电路图

对讲电话电路图Interphone


    三、四线玩具电话电路

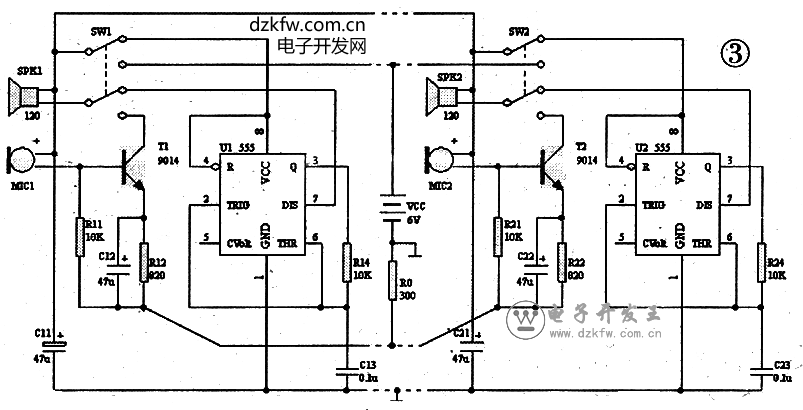

    图2所示的电路需要两组电源,若改为四线.则可只用一组电源,R13、R23也可合并为一个电阻R0,如图3所示。电池vcc和电阻R0可装在一个小箱内.小箱上可设两个RJ11四线插座,分别用长线连接两个分机,即可构成玩具电话。用儿歌“打电话”音乐片代替555振荡电路,可使振铃音更具趣味性。    作者:陈敬利

四线玩具电话电路图,多线路电话电路图

Tags:对讲电话电路图,双线电话,三线电话,四线电话,玩具电话
