会员注册1.2 电感高频滤波特性

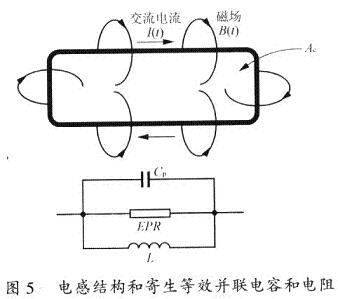

图5中的电流环路类似于一匝线圈的电感。高频交流电流所产生的电磁场R(t)将环绕在此环路的外部和内部。如果高频电流环路面积(Ac)很大，就会在此环路的内外部产生很大的电磁干扰。
电感的基本公式是
从式(5)可知，减小环路的面积(Ac)和增加环路周长(lm)可减小L。

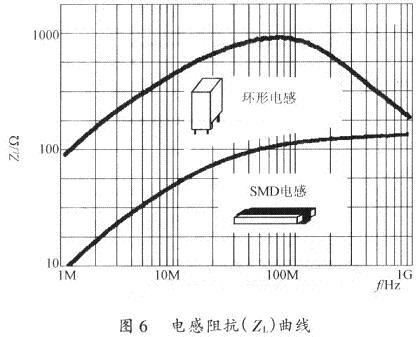

电感通常存在等效并联电阻(EPR)和等效并联电容(Cp)二个寄生参数。图6是电感在不同工作频率下的阻抗(ZL)。
谐振频率(fo)可以从电感自身电感值(L)和它的等效并联电容值(Cp)得到，即
当一个电感工作频率在fo以下时，电感阻抗随频率的上升而增加，即
当电感工作频率接近fo时，电感阻抗就等于它的等效并联电阻(REPR)。

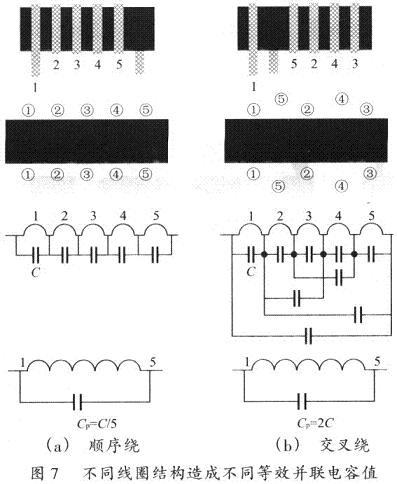

在开关电源中电感的Cp应该控制得越小越好。同时必须注意到，同一电感量的电感会由于线圈结构不同而产生不同的Cp值。图7就显示了同一电感量的电感在二种不同的线圈结构下不同的Cp值。图7(a)电感的5匝绕组是按顺序绕制。这种线圈结构的Cp值是l匝线圈等效并联电容值(C)的1／5。图7(b)电感的5匝绕组是按交叉顺序绕制。其中绕组4和5放置在绕组1、2、3之间，而绕组l和5非常靠近。这种线圈结构所产牛的Cp是1匝线圈C值的两倍。
可以看到，相同电感量的两种电感的Cp值居然相差达数倍。在高频滤波上如果一个电感的Cp值太大，高频噪音就会很容易地通过Cp直接耦合到负载上。这样的电感也就失去了它的高频滤波功能。

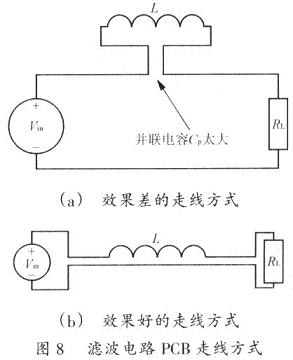

图8显示了在一个PCB上Vin通过L至负载(RL)的不同走线方式。为了降低电感的Cp,电感的二个引脚应尽量远离。而Vin正极至RL和Vin负极至RL的走线应尽量靠近。
电源排版基本要点2 电感的寄生并联电容应尽量小，电感引脚焊盘之间的距离越远越好。
1.3 镜像面
电磁理论中的镜像面概念对设计者掌握开关电源的PCB排版会有很大的帮助。图9是镜像面的基本概念。
图9(a)是当直流电流在一个接地层上方流过时的情景。此时在地层上的返回直流电流非常均匀地分布在整个地层面上。图9(h)显示当高频电流在同一个地层上方流过时的情景。此时在地层上的返回交流电流只能流在地层面的中间而地层面的两边则完全没有电流。 一日．理解了镜像面概念，我们很容易看到在图10中地层面上走线的问题。接地层(Ground Plane)，没汁人员应该尽量避免在地层上放置任何功率或信号走线。一旦地层上的走线破坏了整个高频环路，该电路会产牛很强的电磁波辐射而破坏周边电子器件的正常工作。
电源排版基本要点3 避免在地层上放置任何功率或信号走线。
1．4 高频环路

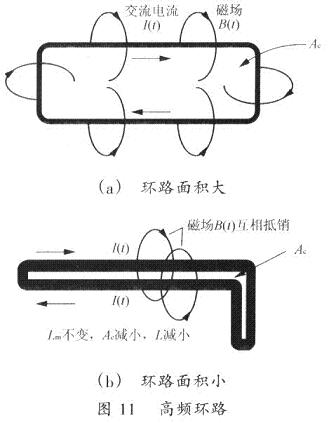

开关电源中有许多由功率器件所组成的高频环路，如果对这△环路处婵得不好的话，就会对电源的正常工作造成很大影响。为了减小高频环路所产生的电磁波噪音，该环路的面积应该控制得非常小。如图l1(a)所示，高频电流环路面积很大，就会在环路的内部和外部产生很强的电磁于扰。同样的高频电流，当环路面积设计得非常小时，如图11(b)所示，环路内部和外部电磁场互相抵消，整个电路会变得非常安静。
电源排版基本要点4 高频环路的面积应尽可能减小。
1.5 过孔和焊盘放置

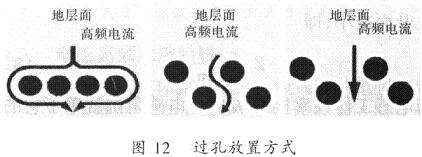

许多设计人员喜欢在多层PCB卜放置很多过孔(VIAS)。但是，必须避免在高频电流返同路径上放置过多过。否则，地层上高频电流走线会遭到破坏。如果必须在高频电流路径上放置一些过孔的活，过孔之间可以留出一空间让高频电流顺利通过，图12显示了过孔放置方式。
电源排版基本要点5 过孔放置不应破坏高频电流在地层上的流经。

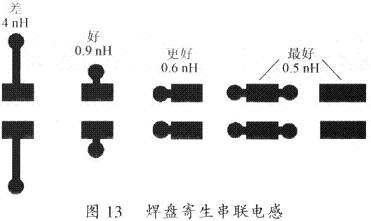

设计者同时应注意不同焊盘的形状会产生不同的串联电感。图13显示了儿种焊盘形状的串联电感值。

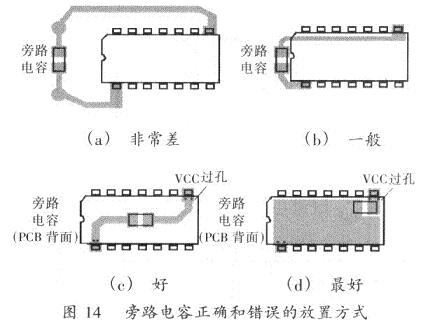

旁路电容(Decouple)的放置也要考虑到它的串联电感值。旁路电容必须是低阻抗和低ESL乩的瓷片电容。但如果一个高品质瓷片电容在PCB上放置的方式不对，它的高频滤波功能也就消失了。图14显示了旁路电容正确和错误的放置方式。
1．6 电源直流输出

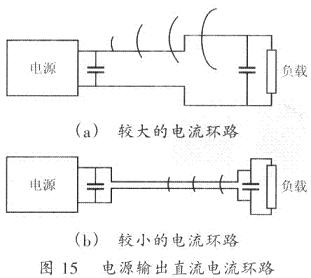

许多开关电源的负载远离电源的输出端口。为了避免输出走线受电源自身或周边电子器件所产生的电磁下扰，输出电源走线必须像图l5(b)那样靠得很近，使输出电流环路的面积尽可能减小。
l.7 地层在系统板上的分隔

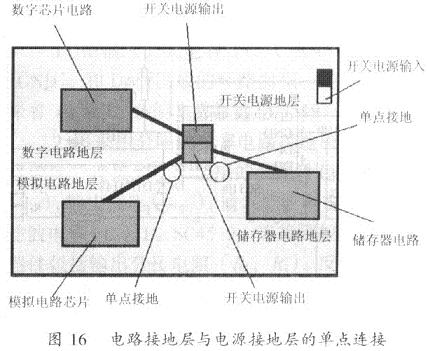

新一代电子产品系统板上会同时有模拟电路、数字电路、开关电源电路。为了减小开关电源噪音对敏感的模拟和数字电路的影响，通常需要分隔不同电路的接地层。如果选用多层PCB，不同电路的接地层可由不同PCB板层来分隔。如果整个产品只有一层接地层，则必须像图16中那样在单层中分隔。无论是在多层PCB上进行地层分隔还是在单层PCB 上进行地层分隔，不同电路的地层都应该通过单点与开关电源的接地层相连接。
电源排版基本要点6 系统板上不同电路需要不同接地层，不同电路的接地层通过单点与电源接地层相连接。
