12V 30A 7812扩流稳压电源,12V30A POWER SUPPLY

关键字：大功率电源电路图

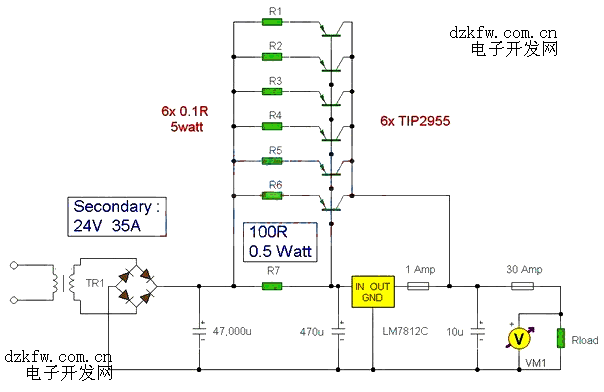

这个电路使用变压器，整流二极管必须是非常高的峰值正向电流，典型100A以上。7812芯片将只通过1安培或更少电流，其余通过外接的晶体管流过。由于电路设计处理高达30安培负载能力，那么6个TIP2955并联可以满足这一需求。每个功率晶体管功耗是总负荷的六分之一，但必须充足的散热能力需要。最大负载电流会产生最大的功耗，因此非常大的散热器是必需的。
