12V电池控制器的制作(低电压保护电路),低电压保护电路

关键字：蓄电池低压控制电路

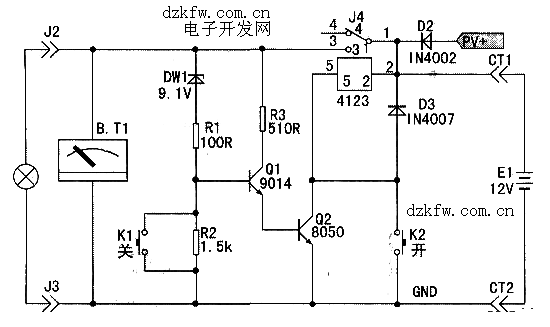

　电路原理如图所示。

　　电路是由蓄电池、控制器、用电器及充电部分组成。其中：稳压二极管DWl、电阻R1、R2组成欠电压检测电路，三极管Q1、Q2及电阻R3和继电器组成欠电压自动断电控制、执行电路。K1、K2分别为手动“关”、“开”机按钮开关，PV+是太阳能电池板充电输入正极接线端。负载最好用直流1 2V电子节能灯。

　　工作原理：

   当需要用电时。按动按钮开关K2，此时继电器线圈得电吸合；同时继电器触点（1）和触点（3）闭合接通，蓄电池的正电压从触点（1）流过触点（3）；电路得电工作。当蓄电池电压高于10.8V时稳压二极管D1被击穿导通，三极管Q1、Q2正偏导通，此时继电器维持自保导通状态，即使松开按钮K2，电路依然处于正常工作状态。当需要关闭电源时，用手按动关断按钮K1，此时Q1基极b接地，Q1、Q2同步截止，继电器断开，关机断电。当蓄电池的放电电压低于10.8V时。

　　应停止放电，以防过放电损坏蓄电池。这一功能由欠电压检测电路DW1、R1、R2和执行电路Q1、Q2、R3和继电器完成。当蓄电池电压低于10.8V时、DWl反向截止，从而导致Q1、Q1截止、继电器断电，达到了自动断电，保护蓄电池过放电的目的。

　　元件及选择：

   电阻用1/8W，继电器用4123或T73等触点电流大于5A的小型电磁继电器，指示表选91L16、20V电压表头，蓄电池为12V7Ah以上容量免维护铅酸蓄电池，DW1稳压二极管要求稳压值在9.0—9.1V之间，否则过放电电压将不是设计值的10.8V。其它元件参数如图所示，无特殊要求。

　　印刷及装配图如下图，图中V+接蓄电池正极，0UT为输出正电压端。PV+接太阳能电池板（或充电器）正极，GND接蓄电池和PV电池板（或充电器）负极。
