第二十一课：汇编程序的基本结构
程序编写做到：
占用存储空间少；
运行时间短；
程序的编制、调试及排错所需时间短；
结构清晰，易读、易于移植。

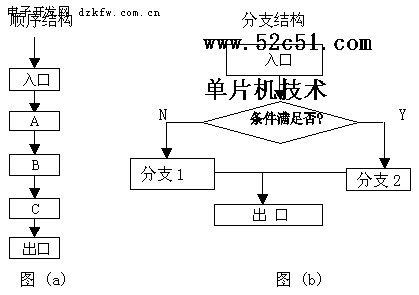

按结构化程序设计思想，任何复杂程序都可由顺序结构、分支结构、循环结构等构成。
如图1所示。


一、顺序程序举例

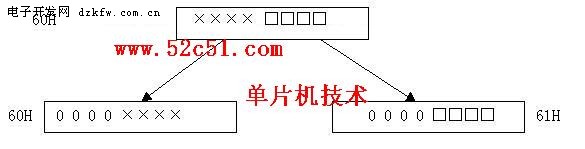

例1、设在外RAM的60H单元存有1个字节代码，要求将其分解成两个4位字段，高4位存入原单元的低4位，其低4位存入61H单元的低4位，且要求这两个单元的高4位均为0，试编制完整程序。
解： 字节分解：

核心指令   ANL
           ORL 1000H
   MODE:   MODE：MOV R0，#60H
           MOVX A，@R0
           MOV B，A
           ANL A，#0F0H
           SWAP A
           MOVX @R0，A
           ANL B，#0FH
           MOV A，B
           INC R0
           MOVX @R0，A
           END
二、分支结构与分支程序设计
结构：根据不同的条件，进行相应的处理。
通常用条件转移指令形成简单分支结构。
如： 判（A） = Z 或 NZ ，转移
判（CY）= 1 或 0 ，转移
判（bit）=1 或 0 ，转移
CJNE 比较不相等转移
例3、设a存放在累加器A中，b存放在寄存器B中，要求按下式计算Y值，并将结果Y存于累加器A 中，试编写程序。

解：本题关键是判a是正数，还是负数；由ACC7便知。
          ORG 1000H
      BR: JB ACC7，MINUS
          CLR C
          SUBB A，B
          SJMP DONE
   MINUS: ADD A，B
    DONE: SJMP ＄
          END
例4、设有两个16位无符号数NA，NB分别存放在8031单片机内部RAM的40H、41H及50H、51H单元中，当NA > NB时，将内部RAM的42H单元清0；否则，将该单元置成全1，试编程。
解法I：因为无16位数的比较指令，所以，只能用8位数的比较指令。
（画出流程框图）
          ORG 2000H
     CMP: MOV A，50H
          CJNE A，40H，CMP1
          MOV A，51H
          CJNE A，41H，CMP1
          SJMP NHIGHE
    CMP1: JC HIGHE
  NHIGHE：MOV 42H，#0FFH
          SJMP DONE
   HIGHE: MOV 42H，#00H
    DONE: SJMP ＄
          END
上述程序中多次用到SJMP语句，该语句为无条件转移语句。无条件语句应尽量少用，这样可使程序结构紧凑而易读，易理解。

解法II：先假设NA > NB，再来判断是否NA ≤ NB
          ORG 3000H
    CMP2: MOV R0，#00H
          MOV A，50H
          CJNE A，40H，CMP3
          MOV A，51H
          CJNE A，41H，CMP3
          SJMP NHIGHE
    CMP3: JC HIGHE
          NHIGHE:MOV R0，#0FFH ；不大于标志
   HIGHE: MOV 42H，R0
          SJMP ＄
          END
循环结构不但使程序简练，而且大大节省存储空间。

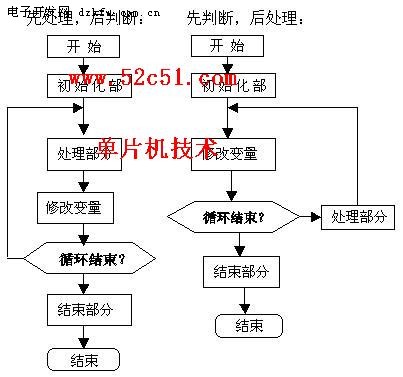

循环程序包含四部分:
初始化部分
循环处理部分（主体）
循环控制部分（修改地址指针、修改变量、检测循环结束条件）
循环结束部分（对结果分析、处理，存放结果）

循环有:单循环、多重循环。
循环次数已知，可用计数器控制循环次数；
循环次数未知，按问题条件控制循环是否结束。
一、单循环程序
1、循环次数是已知的程序
例1、已知片外RAM的10H单元存放8位二进制数，要求将其转移成相应的ASCII码，并以高位在前，低位在后的顺序，依次存放到片外RAM以11H为首地址的连续单元中，试编程。

解:先将中间单元置成30H，然后判欲转换位是否为1，
若是，则将中间单元内容加1；否则，中间单元内容保持不变。
通过左移指令实现由高到低的顺序进行转换。
         ORG 1000H
  START: MOV R2，#08H    ；循环计数初值（循环次数已知）
         MOV R0，#10H    ；地址指针初值
         MOVX A，@R0     ；取数
         MOV B，A        ；暂存B中
   LOOP: MOV A，#30H     ；将中间单元（A）置成30H
         JNB B.7，NA     ；判断转换的二进制位为0否？
                         ；若是转NA
         INC A           ；1的ASCII码“31H”
     NA: INC R0          ；修改地址指针
         MOVX @R0，A     ；存放转换的结果
         MOV A，B
         RL A，B         ；作好准备，判断下一位
         MOV B，A        ；暂存
         DJNZ R2，LOOP   ；判断转换结束否？未完继续
         SJMP ＄
         END
2）循环次数未知的程序
例2、设用户用键盘输入长度不超过100字节的字符串放在8031单片机外部RAM以20H为首地址的连续单元，该字符串用回车符CR（‘CR’= 0DH）作为结束标志，要求统计此字符串的长度并存入内部RAM的1FH单元中。
解：从首单元开始取数，每取一数判断其是否为‘CR’，是则结束。
         ORG 1000H
   STADA DATA 20H
   SLANG DATA 1FH
         MOV R0，#STADA-1
  CMCR2: MOV B，#0FFH
         INC R0
  CRLOP: INC B
         MOVX A，@R0
         CJNE A，#0DH，CRLOP
         MOV SLANG，B
         SJMP ＄
         END
2、多重循环设计
循环体中还包含着一个或多个循环结构，即双重或多重循环。

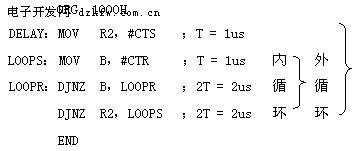

例3、设8031使用12MHz晶振，试设计延迟100ms的延时程序。
解：延时程序的延迟时间就是该程序的执行时间，通常采用MOV和DJNZ二指令。
T = 12 / fosc = 12 / （12×106）= 1us

内循环延时：
（1 + 2 × CTR）T = 500us（假设）
则CTR = 250
实际延时：[1 + 2 × 250] × 1us = 501us

外循环延时：T +（501 + 2T）× CTS = 100ms = 100 000us
所以 ， CTS = 198.8 取 199
实际延时：[1 + （501 + 2）×199] = 1000.98ms

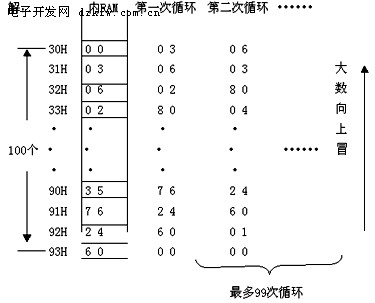

例4、设在8031内部RAM中存一无符号数的数组，其长度为100，起始地址是30H，要求将它们从大到小排序，排序后仍存放在原区域中，试编者按程。

这就是所畏的“冒泡法”。
实际上大多情况，用不到99次循环，排序就结束。为了提高排序速度，程序中可设一交换标志位，如10H位，
每次循环中：若有交换则 SETB 10H
若无交换则 CLR 10H
每次循环结束时，测10H位，判断排序是否结束。
          ORG 1000H
          MOV R0，#30H
  BUBBLE: MOV B，#64H
          CLR 10H
          DEC B
          MOV A，@R0           ；长度计数
    LOOP: MOV 20H，A           ；暂存，为交换作准备
          INC R0
          MOV 21H，@R0
          CJNE A，21H，BUEU    ；若（20H）≠（21H）转移
          JNC BUNEXT           ；（20H）≥（21H）转移
    BUEU: MOV A，@R0           ；若（20H）< （21H）则交换
          MOV @R0，20H
          DEC R0               ；使R0退格指向小地址
          MOV @R0，A
          INC R0               ；恢复R0指向大地址
          SETB 10H             ；置交换标志
          DJNZ B，LOOP
  BUNEXT: JB 10H，BUBBLE       ；判断标志位为1否？若为1，则继续
          END
