会员注册2.杜邦头插线
3.16x2液晶显示字符模块
4.STC89C51RC单片机
所需软件: 1. Keil C51 V8.08或Keil_uv3 绿色版本
2.STC单片机ISP下载编程软件

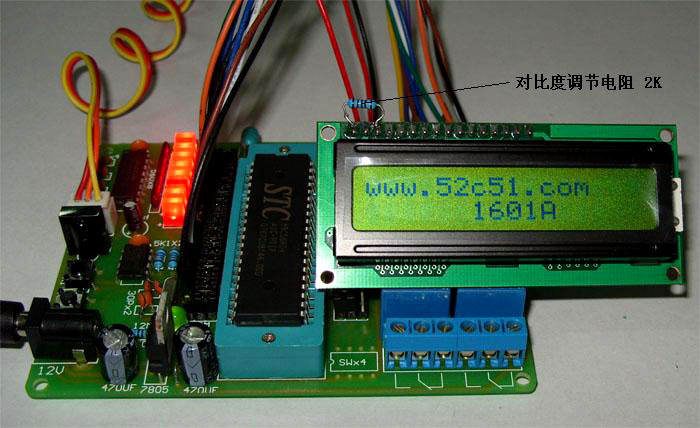

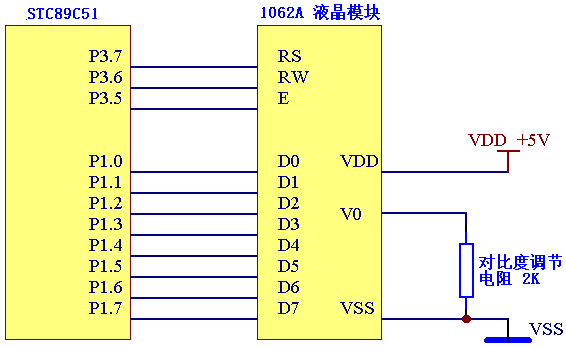

1602A液晶屏连接图
C语言源程序
/******************************************************************
** 1602A液晶屏驱动程序
** 晶 振 频 率:11.0592M
** 线路->单片机实验开发板A
******************************************************************/
#include
#define uchar unsigned char
#define uint unsigned int
sbit LCM_E=P3^5; //定义接口
sbit LCM_RW=P3^6;
sbit LCM_RS=P3^7;
#define LCM_Data P1//数据接口
void LCM_WriteData(uchar WDLCM);
void LCM_WriteCommand(uchar WCLCM,BuysC);
uchar LCM_ReadData(void);
uchar LCM_ReadStatus(void);
void LCM_Init(void);
void DisplayOneChar(uchar X, uchar Y, uchar DData);
void DisplayListChar(uchar X, uchar Y, uchar code *DData);
void Delay5Ms(void);
void Delay400Ms(void);
uchar code uctech[] = {"1602A"};
uchar code net[] = {"www.52c51.com"};
void main(void)
{
Delay400Ms(); //启动等待，等LCM讲入工作状态
LCM_Init(); //LCM初始化
Delay5Ms(); //延时片刻(可不要)
DisplayListChar(6, 1, uctech);
DisplayListChar(0, 0, net);
LCM_ReadData();//测试用句无意义
LCM_Data=255;
while(1);
}
/****************************1602A写数据函数**************************/
/*函数原型:void LCM_WriteData(uchar WDLCM)
/*函数功能:1602A写数据
/*输入参数:要写入的数据
/*输出参数:无
/*调用模块:
/*建立时间:2005/11/14
/*作者:站长
/**********************************************************************/
void LCM_WriteData(uchar WDLCM)
{
LCM_ReadStatus(); //检测忙
LCM_Data = WDLCM;
LCM_RS = 1;
LCM_RW = 0;
LCM_E = 0; //若晶振速度太高可以在这后加小的延时
LCM_E = 0; //延时
LCM_E = 1;
}
/****************************1602A写指令函数**************************/
/*函数原型:void LCM_WriteCommand(uchar WCLCM,BuysC)
/*函数功能:1602A写指令
/*输入参数:要写入的指令
/*输出参数:无
/*调用模块:
/*建立时间:2005/11/14
/*作者:站长
/**********************************************************************/
void LCM_WriteCommand(uchar WCLCM,BuysC) //BuysC为0时忽略忙检测
{
if (BuysC) LCM_ReadStatus(); //根据需要检测忙
LCM_Data = WCLCM;
LCM_RS = 0;
LCM_RW = 0;
LCM_E = 0;
LCM_E = 0;
LCM_E = 1;
}
/****************************1602A读数据函数**************************/
/*函数原型:uchar LCM_ReadData(void)
/*函数功能:1602A读数据
/*输入参数:无
/*输出参数:1602A返回的数据
/*调用模块:
/*建立时间:2005/11/14
/*作者:站长
/**********************************************************************/
uchar LCM_ReadData(void)
{
LCM_RS = 1;
LCM_RW = 1;
LCM_E = 0;
LCM_E = 0;
LCM_E = 1;
return(LCM_Data);
}
/****************************1602A读状态函数**************************/
/*函数原型:uchar LCM_ReadData(void)
/*函数功能:1602A读状态
/*输入参数:无
/*输出参数:1602A返回的状态
/*调用模块:
/*建立时间:2005/11/14
/*作者:站长
/**********************************************************************/
uchar LCM_ReadStatus(void)
{
LCM_Data = 0xFF;
LCM_RS = 0;
LCM_RW = 1;
LCM_E = 0;
LCM_E = 0;
LCM_E = 1;
while (LCM_Data & 0x80); //检测忙信号
return(LCM_Data);
}
/****************************1602A初始化函数**************************/
/*函数原型:void LCM_Init(void)
/*函数功能:1602A初始化
/*输入参数:无
/*输出参数:无
/*调用模块:
/*建立时间:2005/11/14
/*作者:站长
/**********************************************************************/
void LCM_Init(void)
{
LCM_Data = 0;
LCM_WriteCommand(0x38,0); //三次显示模式设置，不检测忙信号
Delay5Ms();
LCM_WriteCommand(0x38,0);
Delay5Ms();
LCM_WriteCommand(0x38,0);
Delay5Ms();
LCM_WriteCommand(0x38,1); //显示模式设置,开始要求每次检测忙信号
LCM_WriteCommand(0x08,1); //关闭显示
LCM_WriteCommand(0x01,1); //显示清屏
LCM_WriteCommand(0x06,1); // 显示光标移动设置
LCM_WriteCommand(0x0C,1); // 显示开及光标设置
}
/******************1602A按指定位置显示一个字符函数**********************/
/*函数原型:void DisplayOneChar(uchar X, uchar Y, uchar DData)
/*函数功能:1602A按指定位置显示一个字符
/*输入参数:X坐标 Y坐标 要显示的字符
/*输出参数:无
/*调用模块:
/*建立时间:2005/11/14
/*作者:站长
/**********************************************************************/
void DisplayOneChar(uchar X, uchar Y, uchar DData)
{
Y &= 0x1;
X &= 0xF; //限制X不能大于15，Y不能大于1
if (Y) X |= 0x40; //当要显示第二行时地址码+0x40;
X |= 0x80; // 算出指令码
LCM_WriteCommand(X, 0); //这里不检测忙信号，发送地址码
LCM_WriteData(DData);
}
/*******************1602A按指定位置显示一串字符函数*********************/
/*函数原型:void DisplayListChar(uchar X, uchar Y, uchar code *DData)
/*函数功能:1602A按指定位置显示一个字符
/*输入参数:X坐标 Y坐标 要显示字符串的首地址
/*输出参数:无
/*调用模块:
/*建立时间:2005/11/14
/*作者:站长
/**********************************************************************/
void DisplayListChar(uchar X, uchar Y, uchar code *DData)
{
uchar ListLength;
ListLength = 0;
Y &= 0x1;
X &= 0xF; //限制X不能大于15，Y不能大于1
while (DData[ListLength]>0x20) //若到达字串尾则退出
{
if (X <= 0xF) //X坐标应小于0xF
{
DisplayOneChar(X, Y, DData[ListLength]); //显示单个字符
ListLength++;
X++;
}
}
}
/********************5ms延时函数************************/
/*函数原型:void Delay5Ms(void)
/*函数功能:5ms延时
/*输入参数:无
/*输出参数:无
/*调用模块:
/*建立时间:2005/11/14
/*作者:站长
/**********************************************************************/
void Delay5Ms(void)
{
unsigned int TempCyc = 5552;
while(TempCyc--);
}
/********************400ms延时延时函数************************/
/*函数原型:void Delay400Ms(void)
/*函数功能:400ms延时延时
/*输入参数:无
/*输出参数:无
/*调用模块:
/*建立时间:2005/11/14
/*作者:站长
/**********************************************************************/
void Delay400Ms(void)
{
uchar TempCycA = 5;
unsigned int TempCycB;
while(TempCycA--)
{
TempCycB=7269;
while(TempCycB--);
};
}
keil工程文件打包下载yejing_c.rar
汇编语言源程序
/******************************************************************
** 1602A液晶屏驱动程序
** 晶 振 频 率:11.0592M
** 线路->单片机实验开发板A
******************************************************************/
LCM_RS EQU P3.7 ;//定义接口
LCM_RW EQU P3.6
LCM_E EQU P3.5
LCM_Data EQU P1 ;数据接口
ORG 0000H ;从0000H处开始
SJMP MAIN ;跳转到MAIN处
ORG 0030H ;主程序从0030H处开始
MAIN: MOV SP,#70H ;堆栈指针指向70H
LCALL INITIAL ;调用启动LCM子程序进行初始化
LCALL CLS ;调用清除LCM子程序
MOV A,#80H ;向A送立即数80H设定显示地址为第一行第一列
LCALL WRITE_COM ;调用写指令到LCM子程序
MOV DPTR,#LINE1 ;将第一行字符串的启始地址送如DPTR中
LCALL DISP ;调用显示字符串到LCM子程序
MOV A,#0C0H ;向A送立即数0C0H设定显示地址为第二行第一列
LCALL WRITE_COM ;调用写指令到LCM子程序
MOV DPTR,#LINE2 ;将第二行字符串的启始地址送如DPTR中
LCALL DISP ;调用显示字符串到LCM子程序
SJMP $ ;程序动态停机
LINE1: DB " www.52c51.com ",00H ;第一行字符串
LINE2: DB " 1602A ",00H ;第二行字符串
INITIAL: MOV A,#38H ;启动LCM子程序
LCALL WRITE_COM
MOV A,#0EH
LCALL WRITE_COM
MOV A,#06H
LCALL WRITE_COM
RET
CHECK_BUSY: PUSH ACC ;查询忙碌信号子程序
BUSY_LOOP: CLR LCM_E
SETB LCM_RW
CLR LCM_RS
SETB LCM_E
MOV A,LCM_Data
CLR LCM_E
JB ACC.7,BUSY_LOOP
POP ACC
LCALL DEL
RET
WRITE_COM: LCALL CHECK_BUSY;写指令到LCM子程序
CLR LCM_E
CLR LCM_RS
CLR LCM_RW
SETB LCM_E
MOV LCM_Data,A
CLR LCM_E
RET
WRITE_DATA: LCALL CHECK_BUSY ;写数据到LCM子程序
CLR LCM_E
SETB LCM_RS
CLR LCM_RW
SETB LCM_E
MOV LCM_Data,A
CLR LCM_E
RET
CLS: MOV A,#01H ;清除LCM子程序
LCALL WRITE_COM
RET
DEL: MOV R6,#5 ;2.7ms延时子程序
D1: MOV R7,#248
DJNZ R7,$
DJNZ R6,D1
RET
DISP: PUSH ACC ;将A的内容压栈
DISP_LOOP: CLR A ;A清零
MOVC A,@A+DPTR ;查表将字符串内容送入A
JZ END_DISP ;若查到的内容为0则终止查表
LCALL WRITE_DATA ;调用写数据到LCM子程序
INC DPTR ;DPTR加1指向下一个对象
SJMP DISP_LOOP ;跳转到DISP_LOOP循环执行
END_DISP: POP ACC ;弹出压栈内容至A
RET
END ;程序结束
keil工程文件打包下载 yejing_asm.rar
