2 系统软件设计
2．1 系统主程序流程图

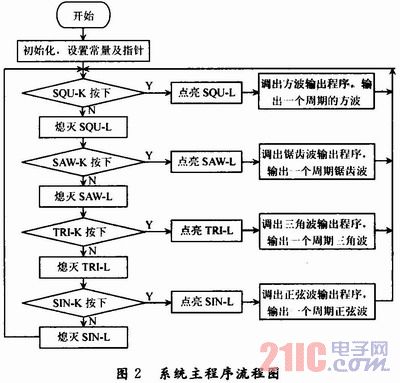

    信号发生器的软件设计包括按键处理程序、正弦波产生程序、方波产生程序、三角波产生程序、锯齿波产生程序几个主要部分。主程序的主要功能接收用户键盘输入的数据(信号参数的预制、选择)和控制指令，单片机发送数据及控制指令，按要求输出信号。系统主程序流程图如图2所示。

    根据功能要求，本软件设计了按键输入程序，用户可通过DIP开关设置输出信号的频率，或选择输出正弦波、方波、三角波、锯齿波等。当用户设定输出时，程序把参数送至单片机，并对单片机发出控制命令使其按要求输出需要的信号。
    主程序模块主要完成的任务是对系统的初始化，初始化同时扫描是否有相应的功能键按下，如有，则转入相应的功能子程序进行相应的操作。
