安装直接参考这篇文章：Multisim 14.0安装教程

软件管家公众号里有很多软件，需要的可以去找下然后安装，这里用的是14.0版本。

这里有个大神的详细教程，可以参考：

Multisim软件使用详细入门教程（图文全解）

全局设置

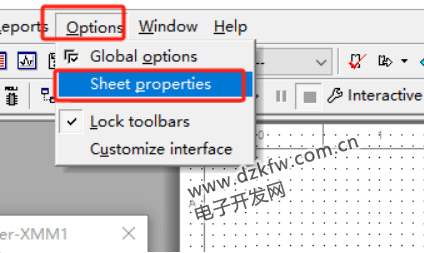

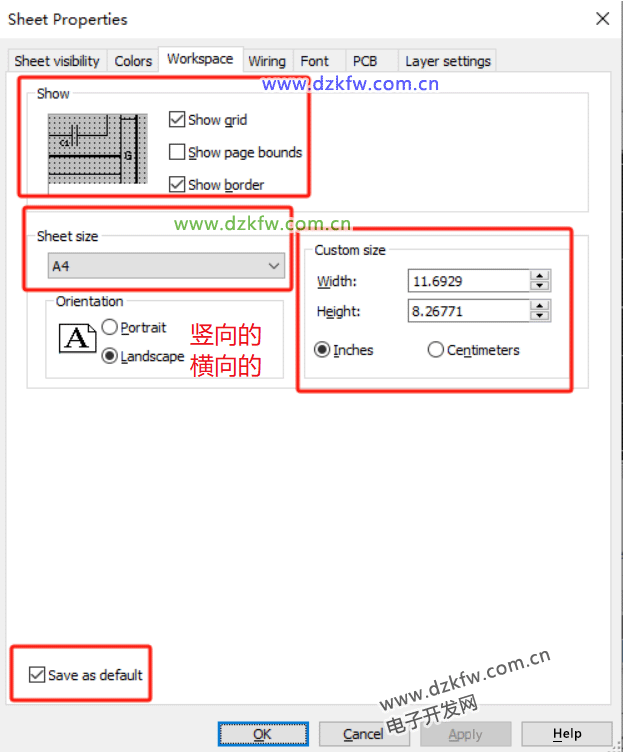

设置电路图图纸的尺寸：

新建和保存

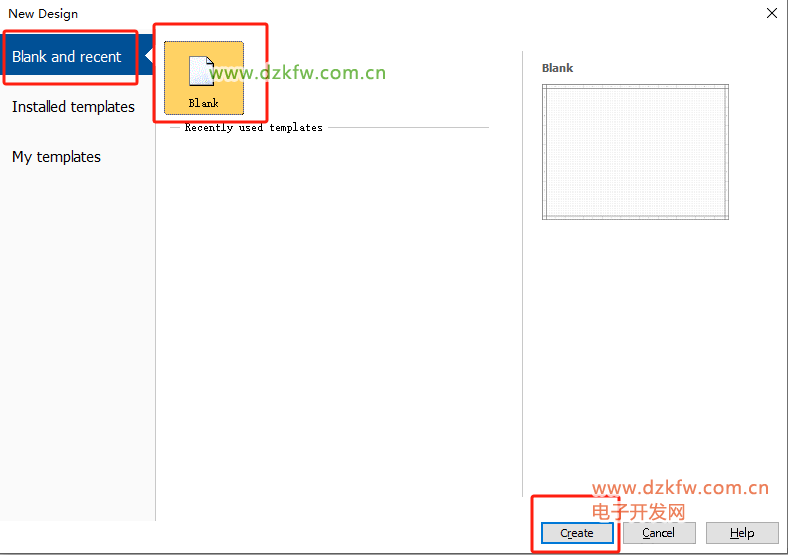

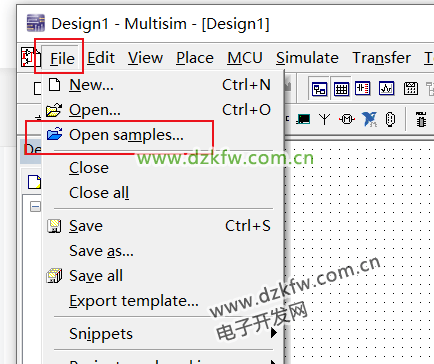

和其他软件一样，File里有新建，或者快捷键Ctrl+N，可以新建一个电路仿真文件：

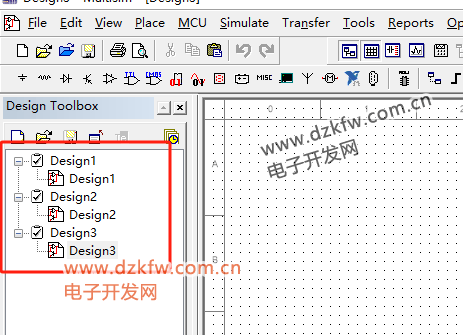

新建后，左侧文件界面会出现对应的文件名Design1、Design2、Design3……

一般打开后就有个默认的Design1。

此时，就可以在对应的电路文件中绘制电路图了。

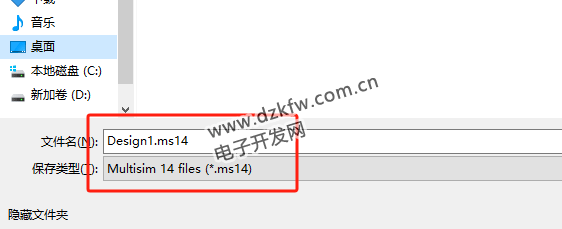

新建后，文件还没有保存，需要手动保存到一个路径，从File操作或者Ctrl+S

文件后缀名.ms14

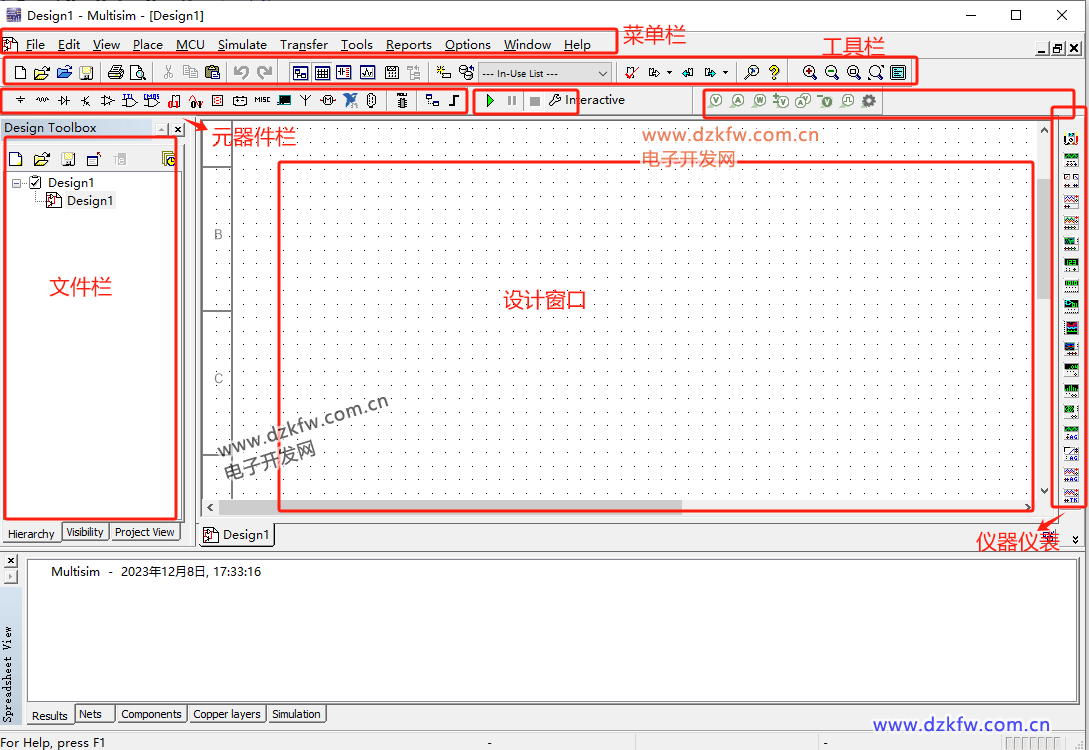

认识界面

菜单栏自行查看。

工具栏就是某个工具窗口是不是显示，点一下就知道了。

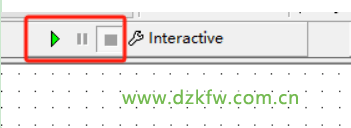

元器件栏和仪器仪表栏是重点。绿色箭头是仿真。

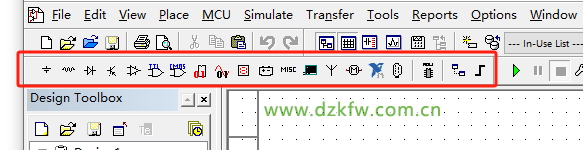

元器件

看图标就能看出个大概。

从左到右依次为：

电源、基本器件（电阻电容电感等）、二极管、三极管、运放、TTL电平、COMS电平、数字芯片？、模拟芯片？、指示器件、电源、杂项、高级外设、RF、电机、NI芯片、接口、MCU、未知、导线；

这些元器件图标点开，界面都是一样的，就是选型界面。

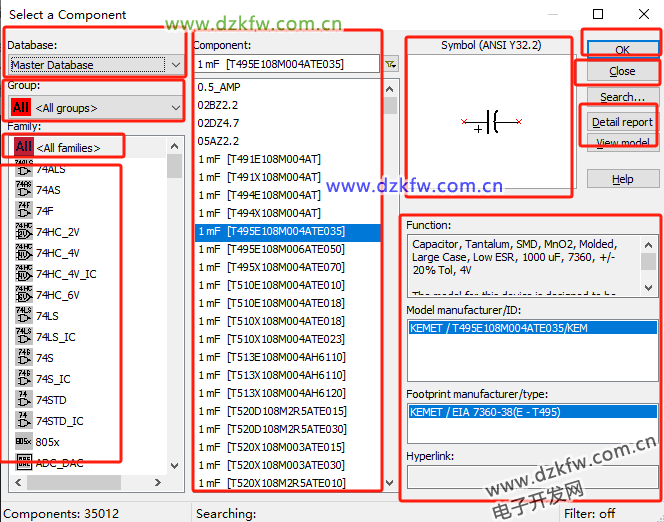

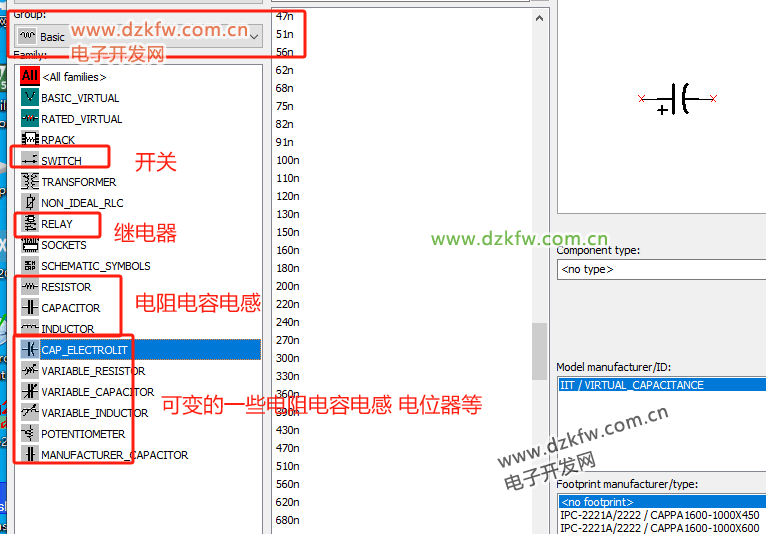

以基本器件为例点开：

这个界面的含义很明显。

左侧：

哪个元件库？哪个分组（其实就是刚才的那些元器件分类）？库里的哪类器件？

中间：

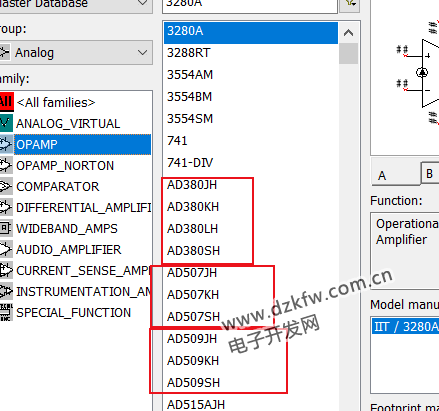

具体选择哪个型号的器件？有些型号前面一样，就后缀不一样，表示精度封装等参数有所差别。

比如：

右侧：

元器件符号、确定、关闭当前界面、元件细节参数、功能描述、厂商/模型ID、引脚厂商/类型；

搜索

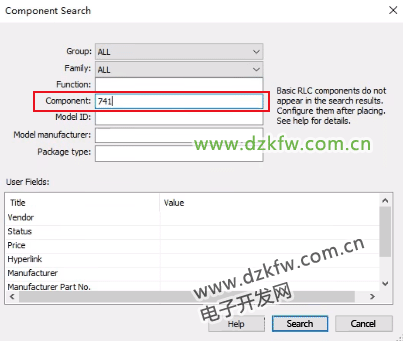

如果知道需要的器件的型号，可以直接搜索

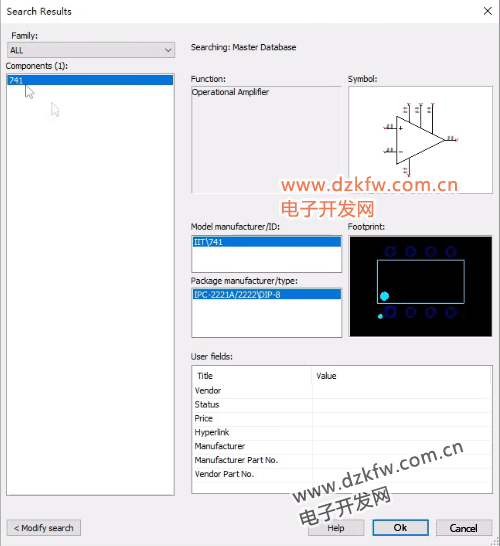

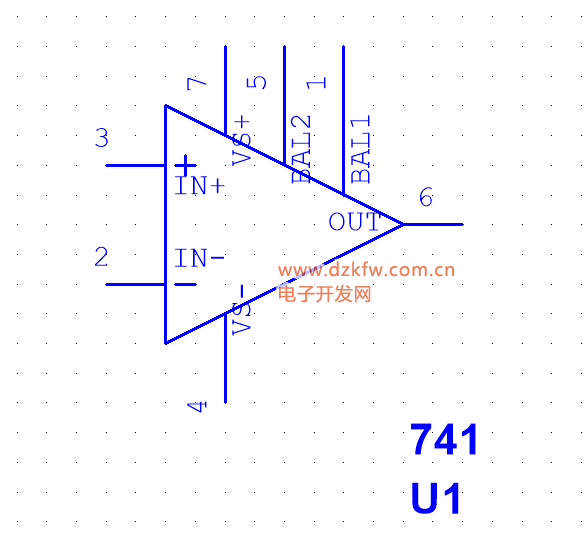

比如搜索叫做741的元器件

显示的搜索结果

接下来介绍一些常用的元器件

基本器件

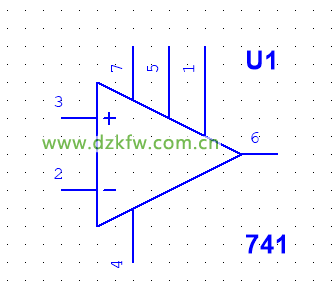

对于下方这样的电路符号，是由器件电路符号+标识符名称+参数组成的

当单击器件符号时，会整体选中，当单独点击标识符或者参数时，会单独选中；

双击三者均可弹出对应的设置界面。

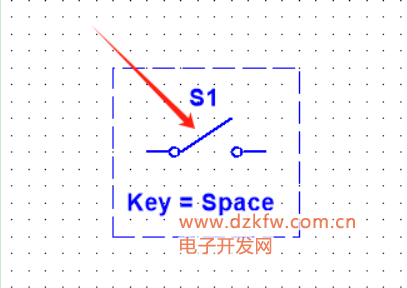

元器件-开关

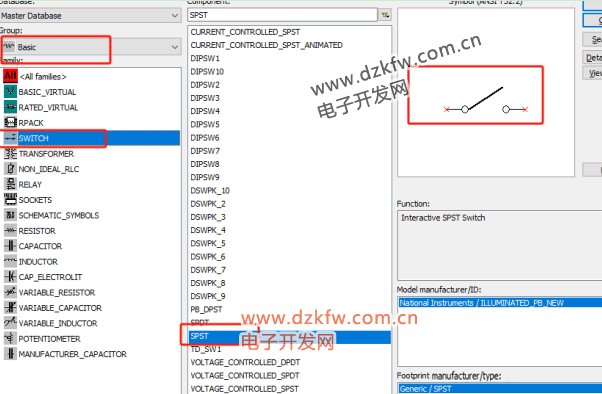

选择SPST（单刀单掷开关）

鼠标单击开关上方红色箭头指向处，可实现开关的开闭；

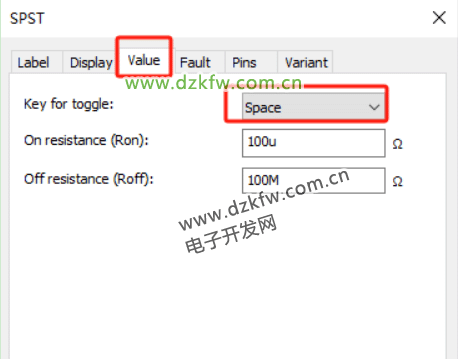

下方的Key = Space，是说开关开闭的快捷键是Space，双击快捷键的提示英文，弹出设置窗口可更改触发快捷键

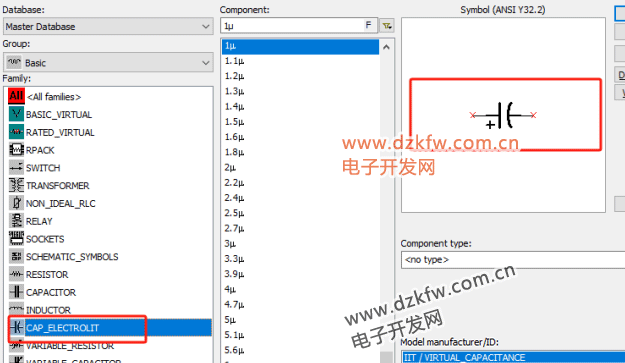

元器件-电解电容

电解电容是具有“极性”的电容。使用的时候，电解电容的正极应与电源的“+”极相连，负极应与电源的“-”极相连。

元器件-电位器

通过调节电位器，可以改变滑动端和两个固定端之间的电阻。

调节电位器-第一种方法

将鼠标悬停在电位器上，会出现下图所示的滑杆。用鼠标拖动滑杆，便可改变电位器滑动端与两个固定端之间的电阻阻值。

调节电位器-第二种方法

如果电位器的图标中出现“Key=A”，意味着按动“A”键就可以按照固定的增量增加滑动端与下固定端之间的电阻阻值占总阻值的百分比；而按动“A”键+Shift键就可以减小这个百分比。

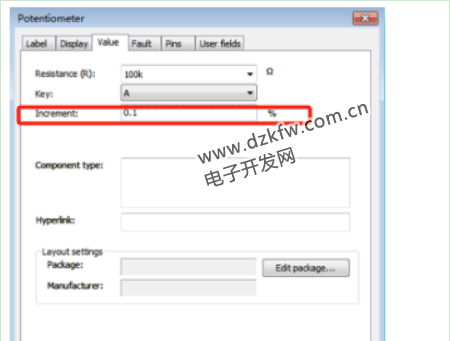

调节电位器-修改调节精度

左双击电位器图标，在弹出的“Potentiometer”窗口中点击“Value”选项卡，在“Increment：”后填写新的调节精度，最后点击“OK”。

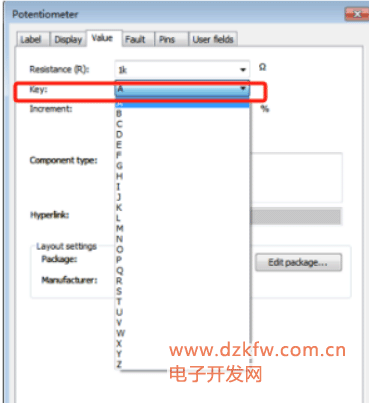

电位器-修改快捷键

左双击电位器图标，在弹出的“Potentiometer”窗口中点击“Value”选项卡，在“Key：”后面的下拉菜单中选择快捷键，最后点击“OK”。

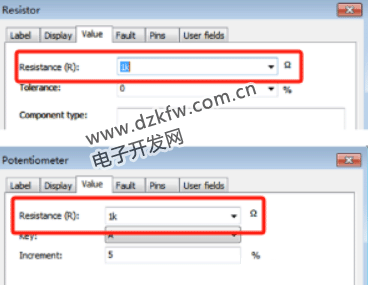

修改电阻、电位器的阻值

左双击元器件的图标，在弹出的窗口中点击“Value”选项卡，在“Resistance(R)：”后填写新的阻值，最后点击“OK”。

修改电容、电解电容的电容量

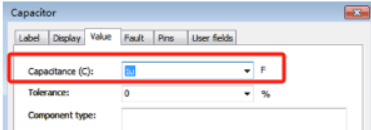

左双击元器件的图标，在弹出的窗口中点击“Value”选项卡，在“ Capacitance(C) ：”后填写新的电容量，最后点击“OK”。

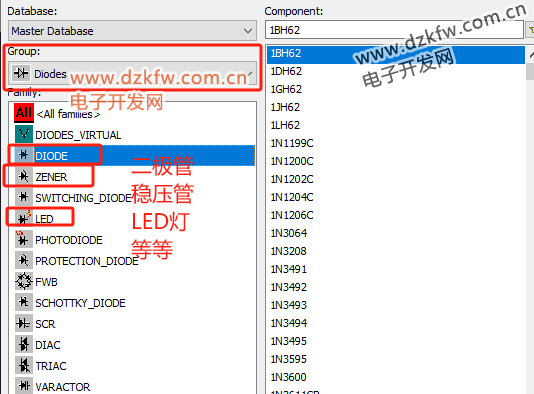

二极管

晶体管

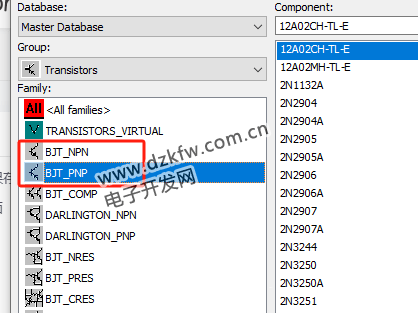

NPN和PNP

运放

集成运算放大器简称运放，是一种高增益、高输入阻抗、低输出阻抗的直接耦合放大器。

点击“Place Analog”（放置模拟元器件）

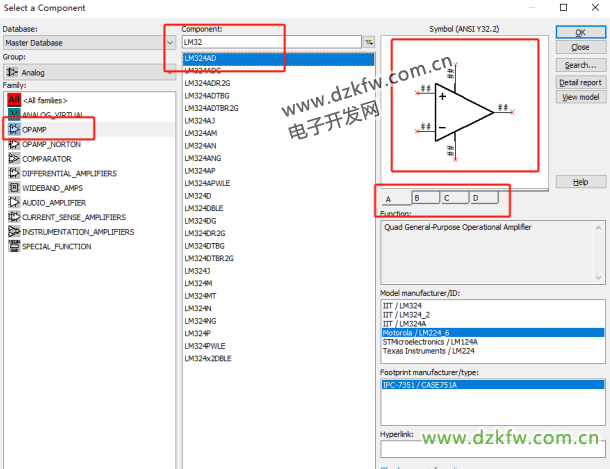

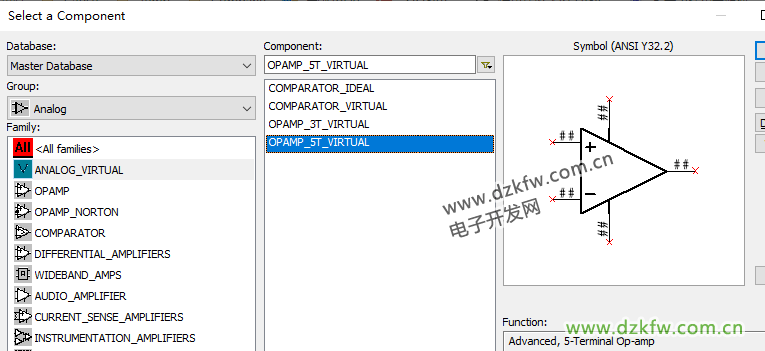

在弹出的“Select a Component”窗口中，点击“OPAMP”，并选择恰当的器件（这里我们以LM324AD为例），最后点击“OK”。

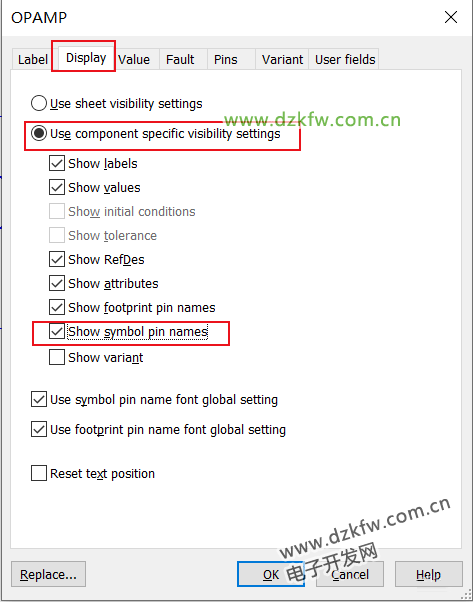

运放图标下面的ABCD表示该运放内部是由4个运放构成。

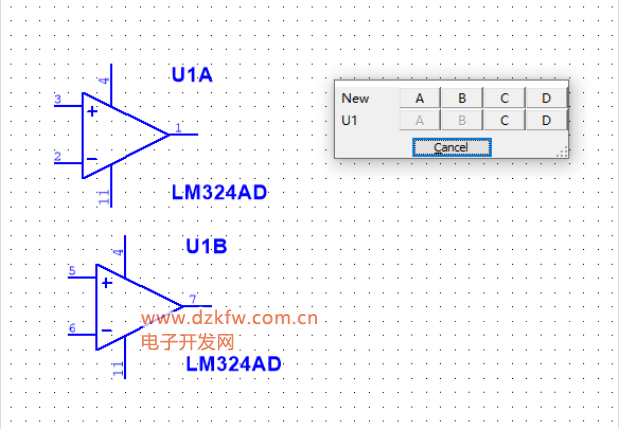

此时“Select a Component”窗口关闭。由于LM324AD由4个集成运放构成（分别用字母A、B、C和D来表示），此时屏幕上会出现左下图所示的选择窗口。点击A，B，C或D，选择LM324AD中的一个运放。

集成运放选择窗口再次跳出。点击“U1”后面的字母，可以选择在电路图图纸上放置标志符为“U1”的LM324AD中的其它集成运放。若点击“New”后面的字母，则可放置新的LM324AD中的集成运放。如果不需要放置更多的集成运放，点击“Cancel”关闭窗口。

直流电压源

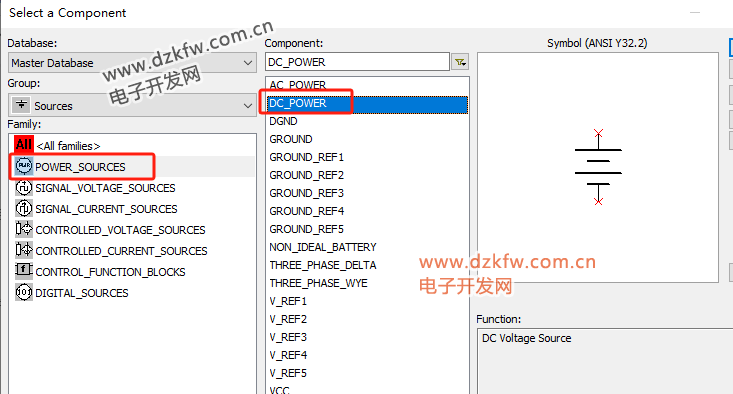

点击“Place Source”（放置电源）

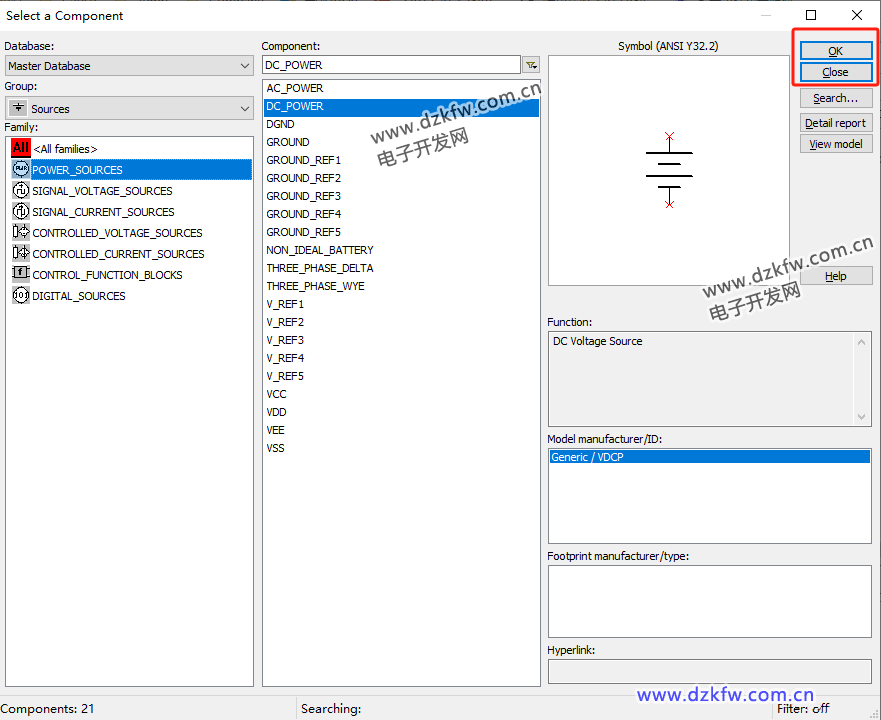

选择“POWER_SOURCES”，点击“DC_POWER”，最后点击“OK”

直流电压源-修改电压值

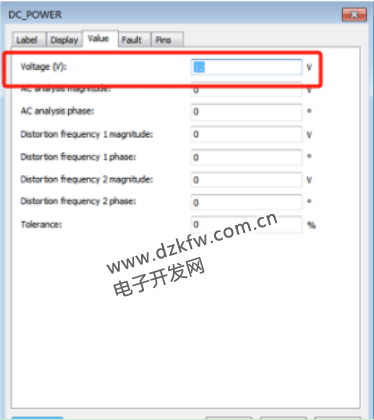

左双击直电压源图标，在弹出的“DC_POWER”窗口中点击“Value”选项卡，在“Voltage(V)：”后填写新的电压值，最后点击“OK”

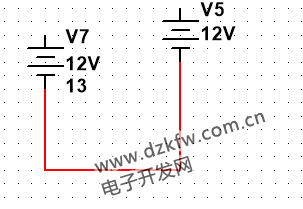

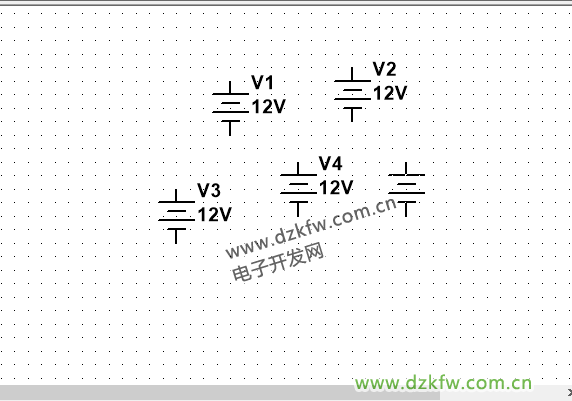

简化电路的电源标识

交流电压源

点击“Place Source”（放置电源）

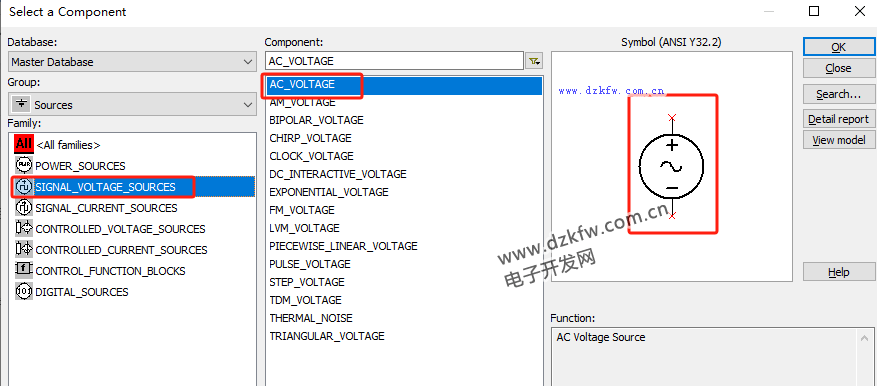

选择“SIGNAL_VOLTAGE_SOURCES”，点击“AC_VOLTAGE”，最后点击“OK”。

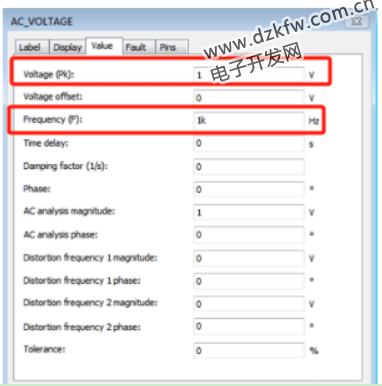

左双击交流电压源图标，在弹出的“AC_VOLTAGE”窗口中点击“Value”选项卡，在“Voltage(Pk)：”后填写新的电压幅值，在“Frequency(F)：”后填写新的频率，最后点击“OK”

接地

点击“Place Source”（放置电源）

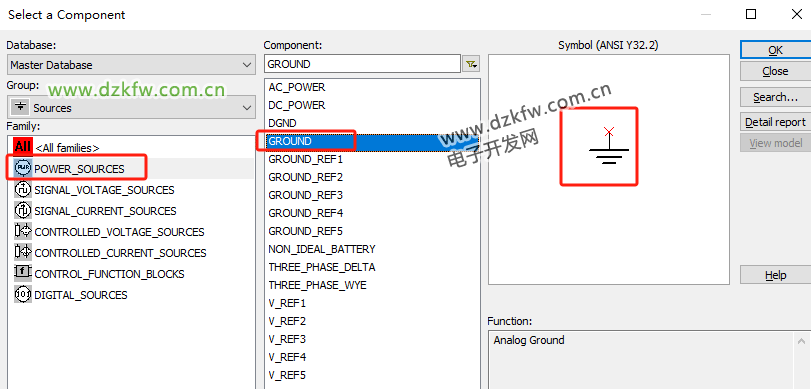

选择“POWER_SOURCES”，点击“GROUND”，最后点击“OK”。

基本操作

放置

点击元器件图标；

选择恰当的器件和参数后点击OK

此时“Select a Component”窗口关闭，左单击鼠标将器件图标放置在电路图图纸的恰当位置上；

放完后，“Select a Component”窗口会再次弹出，可以再次选择更多元器件并放置，如果不需要放置更多的元器件，则Close关闭弹出的窗口；

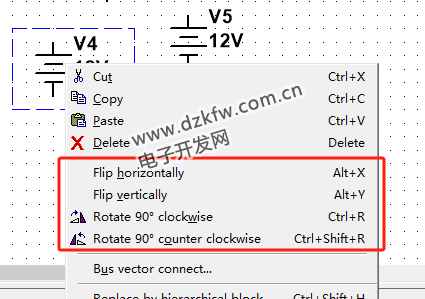

翻转和旋转

元器件上右键弹出菜单

可以看到翻转和旋转

修改标志符

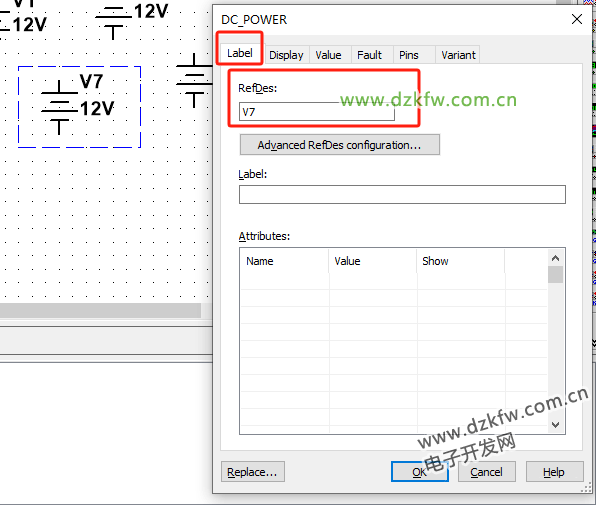

左键双击元器件图标，在弹出的窗口中点击“Label”选项卡，并在“RefDes：”下填写新的标志符，最后点击“OK”

双击元器件或者符号图标，都能打开相应的窗口来修改参数。

删除元器件

选中元器件，再按“Delete”键即可。

器件的连接

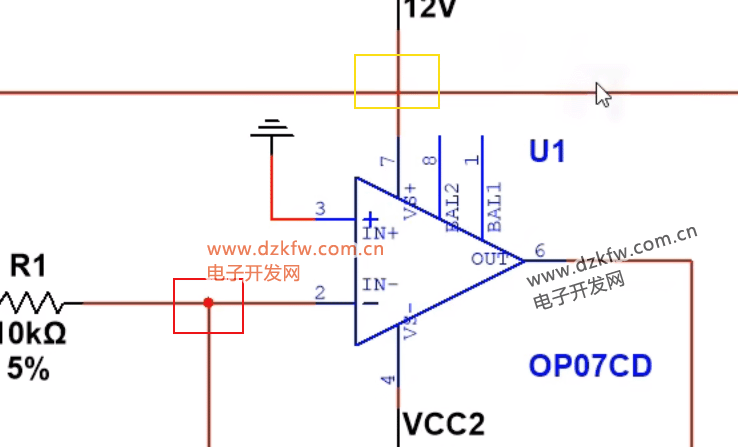

将鼠标指针悬停在第一个元器件的引脚上，单击鼠标左键并拖动光标，在导线需要拐弯处单击鼠标，则该点被固定下来，导线可以在该点处转折，到达终点引脚时，单击左键完成连接。

删除导线

左单击导线，再按“Delete”键即可。

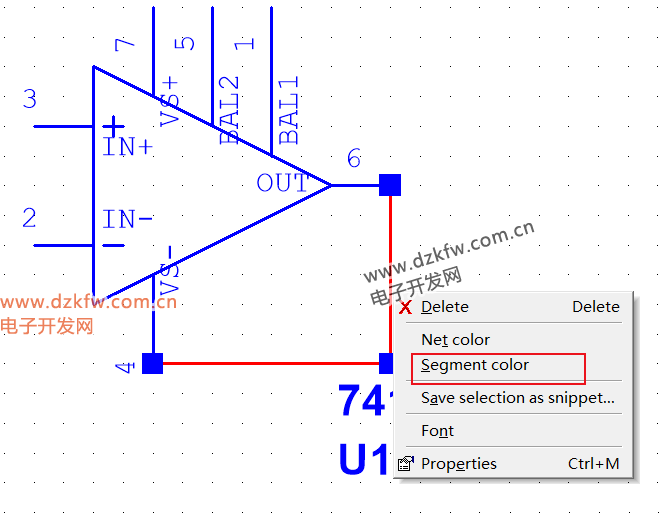

改变导线颜色

导线上右键，点击Segment color

注意：

示波器中的信号线颜色和连接到示波器正极的导线颜色是一致的。

仪器仪表

万用表、函数发生器、双踪示波器等。

上面四个分别为：万用表、信号发生器、功率表、示波器；

万用表

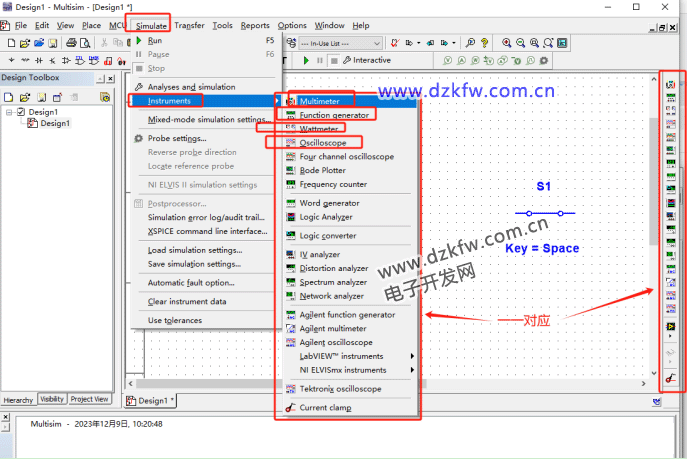

点击菜单栏中的“Simulate” “Instruments” “Multimeter”

或者直接点击仪器仪表栏中的“Multimeter”按钮

两个入口均可，后续不再强调。

放好后，双击可弹出设置界面

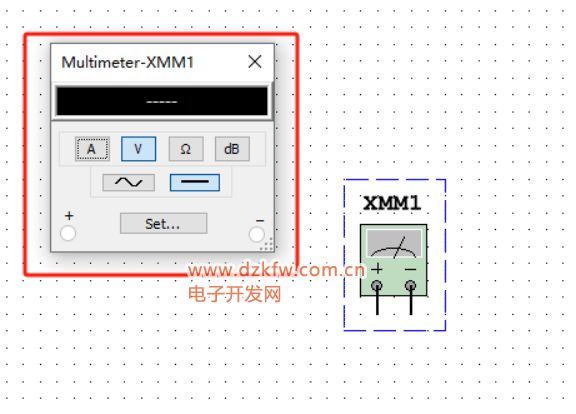

万用表参数设置窗口

A：测量电流

V：测量电压

Ω：测量电阻

dB：测量分贝值

~：测量交流（测量值为交流有效值）

--：测量直流

函数信号发生器

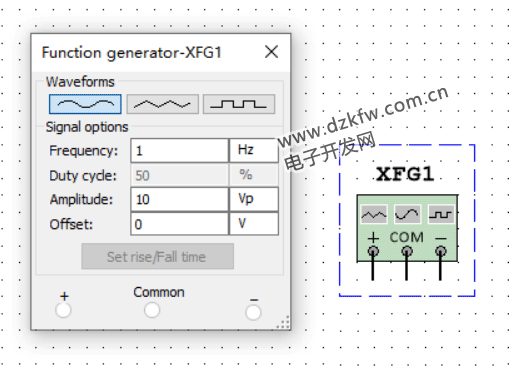

双击图标打开函数发生器设置窗口

“Waveforms”项中的三个按钮用于选择输出电压的波形，从左到右分别为正弦波、三角波和方波

“Signal options”项中

Frequency：设置输出电压的频率

Duty cycle：设置方波和三角波的占空比

Amplitude：设置输出电压的幅度

Offset：设置输出电压的偏置值，即输出电压中的直流成分的大小。

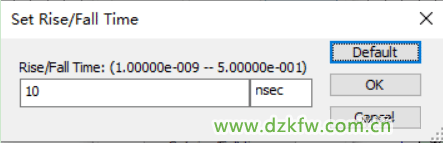

“Set rise/Fall Time”按钮用来设置方波的上升和下降时间。单击该按钮，将出现下图所示的窗口。

在该窗口中设置上升和下降时间之后点击“OK”按钮完成设置。点击“Default”按钮则恢复默认设置。点击“Cancel”按钮将取消设置。

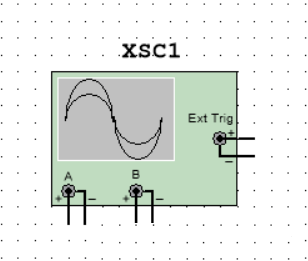

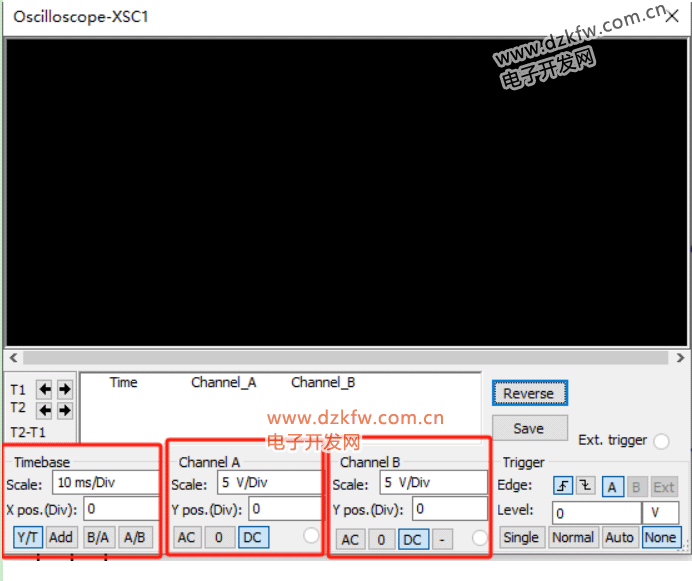

双踪示波器

示波器的面板

“Timebase”项

Scale：设置X轴方向每格代表的时间。

Y/T按钮：X轴显示时间刻度，Y轴显示电压信号的幅度

“Channel A”项和“Channel B”项

Scale：设置Y轴方向每格代表的电压数值

输入方式

AC按钮：只显示信号的交流部分

0按钮：代表输入信号与地短接。

DC按钮：将显示信号的交、直流分量叠加后的结果

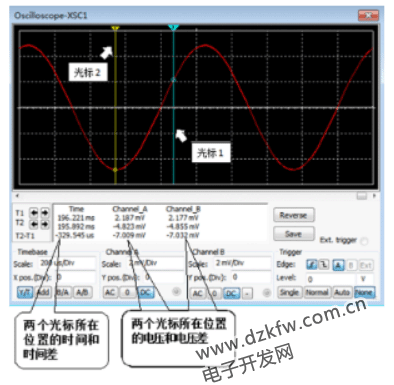

光标及数据区

要显示波形读数的精确值时，可用鼠标将垂直光标拖到需要读取数据的位置

注意

用万用表和双踪示波器观察仿真结果时，将仿真方式选为“Interactive Simulation”

点击菜单栏中的“Simulate” “Analyses and simulation”

在弹出的窗口中的“Active Analysis”列表框中选择“Interactive Simulation”

注意

示波器中的信号线颜色和连接到示波器正极的导线颜色是一致的。

所以，如果想改变波形显示的颜色，可以暂停仿真后，先改变连线的颜色，再开始仿真。
