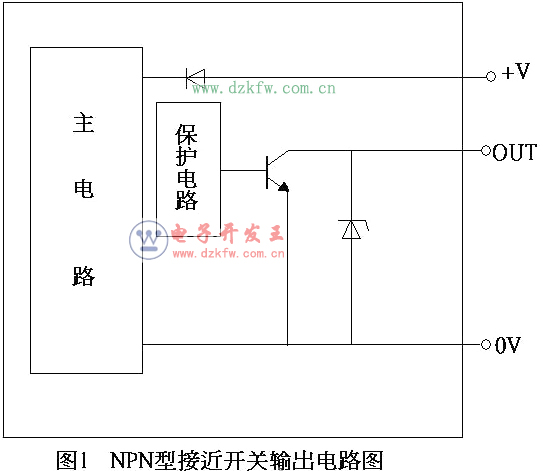

NPN传感器，当传感器不动作时，4端子的电压是24V，当传感器动作时，由于外接电阻的存在，4端子的电压就是0V。

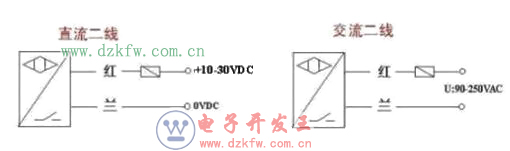

对于两线制的接近开关，相当于一个开关，并且能感应金属或非金属的接近，一般用的原理是霍尔效应，三线制相当于有两个输出端，一个常闭，一个常开，当有物体接近时，状态会发生变化，一般我们只用一端就可以了，两线制比三线制的压降要大得多，所以使用时要注意负载的最小电压是多少，两线制开关使用时必须经过负载（继电器线圈，plc数字量模块等），不然会短路烧掉。接近开关里面是一个磁敏电阻，当它接近金属电阻阻值就变小导通，两线的回路中必须带它允许电流的负载后，才接到电源中去，绝对不允许不带负载接电源。

三线制的两线接电源，一线输出，分为NPN和PNP两种，NPN型输出低电平，PNP输出高电平，两线制接近开关内部是感应二极管，三线制接近开关内部是感应三极管，

三线制为两根线接DC24电源，另外一根接信号线（棕正蓝负黑信号），两线制则是一根接DC24V正，另一根为信号线，
