便携式遥控测试器电路图,红外检测仪

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-12-13

遥控器是非常容易损坏的器件,虽然维修比较容易,但是修理后,无法判断遥控器是否能正常发射出红外线。如果用万用表和收音机检测,只能判断遥控器的放大管是否有输出,晶振是否起振,为此利用一些常用的元件制作这款可以随身携带的遥控测试器。用两节5号电池供电,制作的遥控测试器,红外检测仪。

1.电路原理

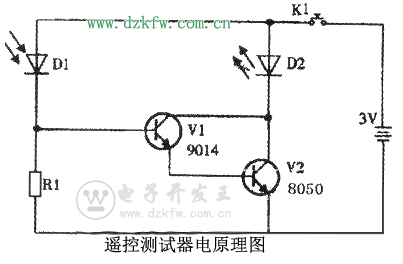

便携式遥控测试器电原理图如下图所示。

 遥控测试器电原理图
其实电路原理很简单,只是一个达林顿管的等效电路。当红外线接收管Dl接收到红外线时,Dl导通,三极管Vl的b极由低电位变成高电位而使其导通,使V2的b极由低电位变成高电位,而使其导通,发光二极管D2点亮,表示该电路接收到红外线信号。

2.元件选择

Vl用3DG6或9014,V2用3DG12或8050。
Dl用两脚红外线接收管,D2用发光二极管。
Rl用500kΩ色环电阻,K1用小按钮开关。
机壳选用发射管不外露、按键少、用转厚的废旧遥控器改造。

3.制作方法
将废旧遥控器线路板上的元件拆除,再将红外线接收管焊接到原发射管的位置,其结构如下图所示。

遥控测试器结构图

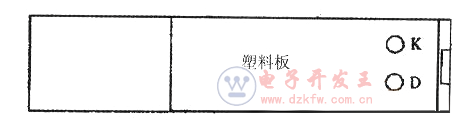

将废旧遥控器导电胶拆卜.,找一块与遥控器面板一样大的塑料板或纸板粘在遥控器面板上,用来盖住导电胶留下的孔。在面板上端钻两个孔,再将发光二极管和小开关用胶固定在两个孔里内,正面结构如下图所示。

遥控测试器面板

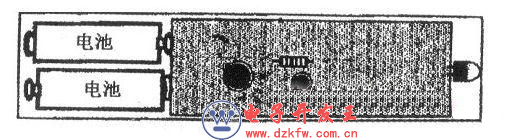

最后按照线路图把其他元件焊接在适当的位置,引线连接好,电源焊接到电池盒上安上后盖,背面结构示意图,如下图所示。
遥控测试器背面结构示意图

装上电池,按动开关。将遥控测试器的接收管对准被测遥控器发射管,按动被测遥控器的按钮,遥控测试器的指示灯就会闪亮。
