说明
在这里，我们提出一个简单和低成本的音调发生器电路，一个叮当铃适合呼叫铃purposes.It围绕集成电路8021，它是一个8脚IC，但这里只有四个引脚。8021有一个内置的电路来产生叮当声其第3脚被拉到低。声音是在4位ROM.a互补对存储的每个时间，两个晶体管放大器是用来放大声音，一个公平的水平audibility.A压电高音喇叭或8欧姆，500mW的扬声器可用于输出。每次按下开关S2时，叮当声制作的两倍。如果您尝试按开关S2的一个第一的叮咚声仍在生产的第二次，它有没有影响任何，两个叮当的钟声听起来总是produced.S1的ON - OFF switch.Assemble电路良好的质量上所有的目的PCB.Don'T忘记使用8021集成电路IC的人。

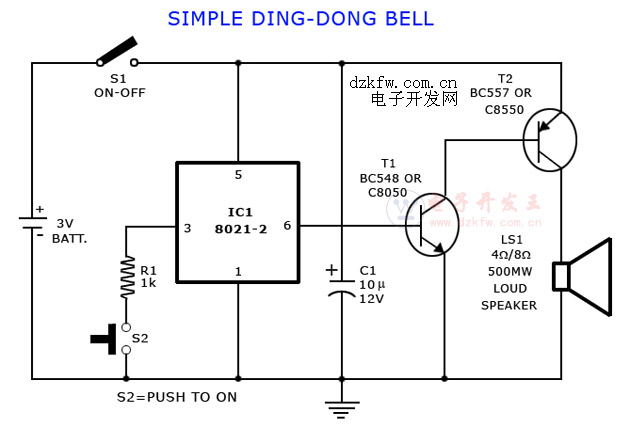

音频发生器的电路图
