关键字：TDA7264

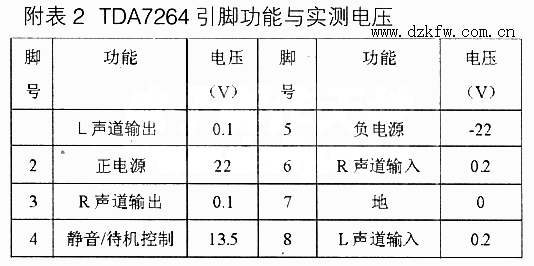

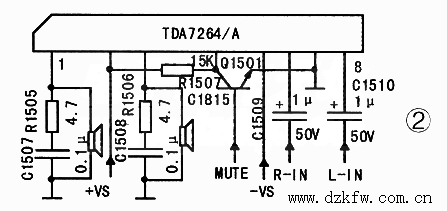

    TDA7264是飞利浦公司推出的一款MULTIWATT8脚封装、BTL型输出的双声道音频功放。是专为Hi-Fi音乐设备、高质量电视机而设计，功放块输出级采用DMOs型场效应管与双极型晶体管混合搭配。使Ic具有电压供电范围宽(±10v～±25V或10V-50V)、输出功率大(在VS=±20V、THD=10％、RL=8Ω时，PO=2×25W)、噪音低、线性好、失真低，耐压高、音色优美且自身损耗低(典型值±20V供电情况下的静态电流仅20mA)等特点。除此以外，该块还具有开／关机静音(避免了开关机时扬声器发出的“噗”“噗’’声)、过热(140℃)保护、短路保护、待机控制(当④脚电压低于1.4V时．工作于待机模式，内部电路停止工作，以减小能耗)、静音控制(当④脚电压低于1.5V时，工作于静音模式，关断信号通道)、外围元件少等优点。是高级音响、车载音响、高音频质量电视机常用的音频放大IC。附图2是它存TcL王牌TcL-HiD432型背投彩电上的应用电路，附表2是它的引脚功能及在该彩电上的实测直流电压值。
