DB9（串行232接口）和DB15（VGA接口）图示

一、DB9（串行232接口）如下图：在电脑上采用公头（针型），所以在我们的自己设计的板子上也推荐使用与电脑上管脚排列一致（简化接口：2-RXD，3-TXD，5-GND）的公头（针型），这样用常用的双母头的交叉串行232线就可以连接。

                                         接口朝着你时的管脚排列

                  管脚定义

二、DB15（VGA接口）如下图，在电脑上采用母头（孔型），所以在我们的自己设计的板子上也推荐使用与电脑上管脚排列一致的母头（孔型），这样用常用的双公头VGA线就可以方便的连接到电脑或显示器上

               VGA公头（针型）                           VGA母头（孔型）

               接口朝着你时的管脚排列

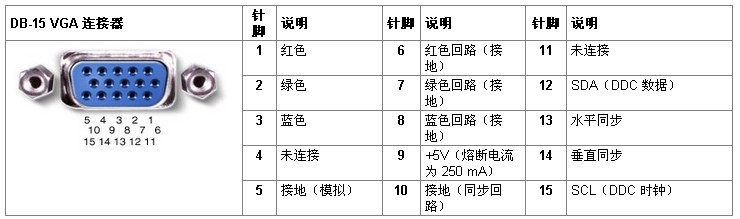

                                   引脚定义，9也可以不连接
