无刷直流电机原理介绍：

无刷直流电机又称"无换向器电机交一直一交系统"或"直交系统"，是将交流电源整流后变成直流，再由逆变器转换成频率可调的交流电，此处逆变器是工作在直流斩波方式。

无刷直流电机由同步电动机和驱动器组成，是一种典型的机电一体化产品。同步电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。而转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。驱动器由功率电子器件和集成电路等构成，其功能是:接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动;接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩;接受速度指令和速度反馈信号，用来控制和调整转速;提供保护和显示等等。在无刷直流电机中，借助反映主转子位置的位置传感器的输出信号，通过电子换相线路去驱动与电枢绕组连接的相应的功率开关器件，使电枢绕组依次馈电，从而在定子上产生跳跃式的旋转磁场，驱动永磁转子旋转。随着转子的转动，位置传感器不断地送出信号，以改变电枢绕组的通电状态，使得在某一磁极下导体中的电流方向始终保持不变，这就是无刷直流电机的玩接触式换相过程。

无刷直流电机的位置传感器编码使通电的两相绕组合成磁场轴线位置超前转子磁场轴线位置，所以不论转子的起始位置处在何处，电动机在启动瞬间就会产生足够大的启动转矩，因此转子上不需另设启动绕组。

无刷直流电机克服了有刷直流电机的先天性缺陷，以电子换向器取代了机械换向器，所以无刷直流电机既具有直流电机良好的调速性能等特点，又具有交流电机结构简单、无换向火花、运行可靠和易于维护等优点。

学习一下BLDC电机的高效控制方法：

BLDC电机具备效率高、可小型化、寿命长、易控制等优点，受到了广泛关注。这次就来学习一下BLDC电机的控制方法，使其高效转动吧。

仅靠连接无法转动

内转子型BLDC电机是典型的BLDC电机的一种，其外观与内部构造如下所示（图1）。带刷DC电机（以下称为DC电机）的转子上有线圈，外侧放有永磁体。BLDC电机的转子上有永磁体，外侧是线圈。BLCD电机的转子没有线圈，是永磁体，因此没有必要在转子上通电。实现了不带通电用的电刷的“无刷型”。

另一方面，与DC电机相比，控制也变得更难了。并不是只要将电机上的电缆接上电源就好了。本来就连电缆数目都不一样。和“将正极（+）和负极（-）连上电源”的方式不同。

图1：BLDC电机的外观及内部构造

转子是永磁体，因此无法通电。无需电刷及换向器，可谋求延长使用寿命

改变磁通量的方向

为了转动BLDC电机，必须控制线圈的电流方向及时机。图2-A是将BLDC电机的定子（线圈）和转子（永磁体）模式化的结果。使用该图片，思考一下转子旋转的情况吧。思考使用3个线圈的情况。虽然实际上也有使用6个或以上的线圈的情况，但在考虑原理的基础上，每120度放一个线圈，使用3个线圈。电机将电气（电压、电流）转换为机械性旋转。图2-A的BLDC电机又是如何转动呢？先来看一看电机中发生了什么吧。

图2-A：BLDC电机转动原理BLDC电机中每隔120度放置一个线圈，总共放置三个线圈，控制通电相或线圈的电流

如图2-A所示，BLDC电机使用3个线圈。这三个线圈用以在通电后生成磁通量，将其命名为U、V、W。将该线圈通电试试看吧。线圈U（以下简称为“线圈”）上的电流路径记为U相，V的记录为V相，W的记录为W相。接下来看一看U相吧。向U相通电后，将产生如图2-B所示的箭头方向的磁通量。但实际上，U、V、W的电缆都是互相连接着的，因此无法仅向U相通电。在这里，从U相向W相通电，会如图2-C所示在U、W产生磁通量。合成U和W的两个磁通量，变为图2-D所示的较大的磁通量。永磁体将进行旋转，以使该合成磁通量与中央的永磁体（转子）的N极方向相同。

图2-B：BLDC电机的转动原理从U相向W向通电。首先，只关注线圈U部分，则发现会产生如箭头般的磁通量

图2-C：BLDC电机的转动原理从U相向W相通电，则会产生方向不同的2个磁通量

图2-D：BLDC电机的转动原理从U相向W相通电，可以认为产生了两个磁通量合成的磁通量

若改变合成磁通量的方向，则永磁体也会随之改变。配合永磁体的位置，切换U相、V相、W相中通电的相，以变更合成磁通量的方向。连续执行此操作，则合成磁通量将发生旋转，从而产生磁场，转子旋转。

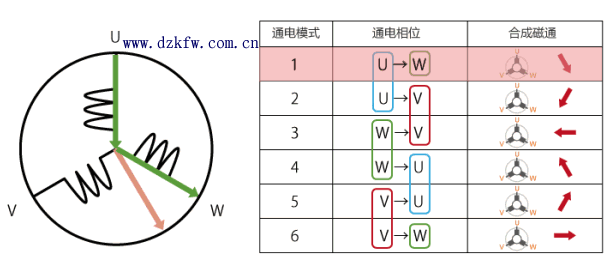

图3所示的是通电相与合成磁通量的关系。在该例中，按顺序从1-6变更通电模式，则合成磁通量将顺时针旋转。通过变更合成磁通量的方向，控制速度，可控制转子的旋转速度。将切换这6种通电模式，控制电机的控制方法称为“120度通电控制”。

图3：转子的永久磁石会像被合成磁通量牵引一样旋转，电机的轴也会因此旋转

使用正弦波控制，进行流畅的转动

接下来，尽管在120度通电控制下合成磁通量的方向会发生旋转，但其方向不过只有6种。比如将图3的“通电模式1”改为“通电模式2”，则合成磁通量的方向将变化60度。然后转子将像被吸引一样发生旋转。接下来，从“通电模式2”改为“通电模式3”，则合成磁通量的方向将再次变化60度。转子将再次被该变化所吸引。这一现象将反复出现。这一动作将变得生硬。有时这动作还会发出噪音。

能消除120度通电控制的缺点，实现流畅的转动的正是“正弦波控制”。在120度通电控制中，合成磁通量被固定在了6个方向。进行控制，使其进行连续的变化。在图2-C的例子中，U和W生成的磁通量大小相同。但是，若能较好地控制U相、V相、W相，则可让线圈各自生成大小各异的磁通量，精密地控制合成磁通量的方向。调整U相、V相、W相各相的电流大小，与此同时生成了合成磁通量。通过控制这一磁通量连续生成，可使电机流畅地转动。

图4：正弦波控制正弦波控制可控制3相上的电流，生成合成磁通量，实现流畅的转动。可生成120度通电控制无法生成的方向上生成合成磁通量

使用逆变器控制电机

那么U、V、W各相上的电流又如何呢？为便于理解，回想120度通电控制的情况看看吧。请再次查看图3。在通电模式1时，电流从U流至W;在通电模式2时，电流从U流至V。可以看出，每当有电流流动的线圈的组合发生改变时，合成磁通量箭头的方向也会发生变化。

接下来，请看通电模式4。在该模式下，电流从W流至U，与通电模式1的方向相反。在DC电机中，像这样的电流方向的转换是由换向器和刷子的组合来进行了。但是，BLDC电机不使用这样的接触型的方法。使用逆变器电路，更改电流的方向。在控制BLDC电机时，一般使用的是逆变器电路。

另外逆变器电路可改变各相中的外加电压，调整电流值。电压的调整中，常用的是PWM（Pulse Width Modulation=脉冲宽度调制）。PWM是一种通过调整脉冲ON/OFF的时间长度改变电压的方法，重要的是ON时间和OFF时间的比率（占空比）变化。若ON的比率较高，可以得到和提高电压相同的效果。若ON的比率下降，则可以得到和电压降低相同的效果（图5）。

为了实现PWM，现在还有配备了专用硬件的微电脑。进行正弦波控制时需控制3相的电压，因此比起只有2相通电的120度通电控制来说，软件要稍稍复杂一些。逆变器是对驱动BLDC电机必要的电路。交流电机中也使用了逆变器，但可以认为家电产品中所说的“逆变器式”几乎使用的是BLDC电机。

图5：PWM输出与输出电压的关系变更某时间内的ON时间，以变更电压的有效值。ON时间越长，有效值越接近施加100%电压时（ON时）的电压

使用位置传感器的BLDC电机

以上是BLDC电机的控制的概况。BLDC电机通过改变线圈生成的合成磁通量的方向，使转子的永磁体随之变化。

实际上，在以上的说明中，还有一点没有提到。即BLDC电机中的传感器的存在。BLDC电机的控制是配合着转子（永磁体）的位置（角度）进行的。因此，获取转子位置的传感器是必需的。若没有传感器得知永磁体的方向时，转子可能会转至意料之外的方向。有传感器提供信息的话，就不会出现这样的情况了。

表1中显示的是BLDC电机主要的位置检测用传感器的种类。根据控制方式的不同，需要的传感器也是不同的。在120度通电控制中，为判断要对哪个相通电，配备了可每60度输入一次信号的霍尔效应传感器。另一方面，对于精密控制合成磁通量的“矢量控制”（在下一项中说明）来说，转角传感器或光电编码器等高精度传感器较为有效。

通过使用这些传感器可以检测出位置，但也会带来一些缺点。传感器防尘能力较弱，而且维护也是不可或缺的。可使用的温度范围也会缩小。使用传感器或为此增加配线都会造成成本的上升，而且高精度传感器本身就价格高昂。于是，“无传感器”这一方式登场了。它不使用位置检测用传感器，以此控制成本，且不需要传感器相关的维护。但此次为了说明原理，因此假定已从位置传感器获得了信息来吧。

表1：位置检测专用传感器的种类及特征

传感器

种类

主要用途

特征

霍尔效应传感器

120度通电

控制

每60度获取一次信号。价格较低。不耐热。

光电编码器

正弦波控制、矢量控制

有增量型（可得知原位置开始的移动距离）和绝对型（可得知当前位置的角度）两种。分辨率高，但防尘埃能力较弱。

转角传感器

正弦波控制、矢量控制

分辨率高。即使在牢固的恶劣环境下也可使用。

通过矢量控制时刻保持高效率

正弦波控制为3相通电，流畅地改变合成磁通量的方向，因此转子将流畅地旋转。120度通电控制切换了U相、V相、W相中的2相，以此来使电机转动，而正弦波控制则需要精确地控制3相的电流。而且控制的值是时刻变化的交流值，因此，控制变得更为困难。

在这里登场的便是矢量控制了。矢量控制可通过坐标变换，把3相的交流值作为2相的直流值进行计算，因此可简化控制。但是，矢量控制计算需要高分辨率下的转子的位置信息。位置检测有两种方法，即使用光电编码器或转角传感器等位置传感器的方法，以及根据各相的电流值进行推算的无传感器方法。通过该坐标变换可直接控制扭矩（旋转力）的相关电流值，从而实现没有多余电流的高效控制。

但是，矢量控制中需要进行使用三角函数的坐标变换，或复杂的计算处理。因此，大多情况下都会使用计算能力较强的微电脑作为控制用微电脑，比如配备了FPU（浮点运算器）的微电脑等。
