压敏电阻器

结构——根据半导体材料的非线性特性制成的。

特性——压敏电阻器的电压与电流不遵守欧姆定律，而成特殊的非线性关系。当两端所加电压低于标称额定电压值时，压敏电阻器的电阻值接近无穷大，内部几乎无电流流过；当两端所加电压略高于标称额定电压值时，压敏电阻器将迅速击穿导通，并由高阻状态变为低阻状态，工作电流也急剧增大；当两端所加电压低于标称额定电压值时，压敏电阻器又恢复为高阻状态；当两端所加电压超过最大限制电压值时，压敏电阻器将完全击穿损坏，无法再自行恢复。

作用与应用——广泛应用于家用电器及其它电子产品中，起过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等。

压敏电阻器的种类：

1） 按结构分类：
● 结型压敏电阻器——因电阻体与金属电极之间的特殊接触，才具有了非线性特性。
● 体型压敏电阻器——因电阻体本身的半导体性质，才具有了非线性特性。
● 单颗粒层压敏电阻器
● 薄膜压敏电阻器

2）按使用材料分类：
● 氧化锌压敏电阻器
● 碳化硅压敏电阻器
● 金属氧化物压敏电阻器
● 锗（硅）压敏电阻器
● 钛酸钡压敏电阻器

3）按伏安特性分类：
● 对称型压敏电阻器（无极性）
● 非对称型压敏电阻器（有极性）
⑦ 压敏电阻器的主要参数：除标称阻值、额定功率和允许偏差等基本指标外，还有如下指标：
    1）标称电压(V)：指通过1mA直流电流时压敏电阻器两端的电压值。
    2）电压比：指压敏电阻器的电流为1mA时产生的电压值与压敏电阻器的电流为0.1mA时产生的电压值之比。
    3）最大限制电压(V)：指压敏电阻器两端所能承受的最高电压值。
    4）残压比：通过压敏电阻器的电流为某一值时，在它两端所产生的电压称为这一电流值的残压。残压比则是残压与标称电压之比。
    5）通流容量(kA)：通流容量也称通流量，是指在规定的条件（规定的时间间隔和次数，施加标准的冲击电流）下，允许通过压敏电阻器上的最大脉冲（峰值）电流值。
    6）漏电流(mA)：漏电流也称等待电流，是指压敏电阻器在规定的温度和最大直流电压下，流过压敏电阻器电流。
    7）电压温度系数：指在规定的温度范围（温度为20℃～70℃）内，压敏电阻器标称电压的变化率，即在通过压敏电阻器的电流保持恒定时，温度改变1℃时，压敏电阻器两端电压的相对变化。
    8）电流温度系数：指在压敏电阻器的两端电压保持恒定时，温度改变1℃时，流过压敏电阻器电流的相对变化。
    9）电压非线性系数：指压敏电阻器在给定的外加电压作用下，其静态电阻值与动态电阻值之比。
    10）绝缘电阻：指压敏电阻器的引出线(引脚)与电阻体绝缘表面之间的电阻值。
    11）静态电容量（PF）：指压敏电阻器本身固有的电容容量。

　　ZnO压敏电阻实际上是一种伏安特性呈非线性的敏感元件，在正常电压条件下，这相当于一只小电容器，而当电路出现过电压时，它的内阻急剧下降并迅速导通，其工作电流增加几个数量级，从而有效地保护了电路中的其它元器件不致过压而损坏，它的伏安特性是对称的，如图(1)a 所示。这种元件是利用陶瓷工艺制成的，它的内部微观结构如图(1)b 所示。微观结构中包括氧化锌晶粒以及晶粒周围的晶界层。氧化锌晶粒的电阻率很低，而晶界层的电阻率却很高，相接触的两个晶粒之间形成了一个相当于齐纳二极管的势垒，这就是一压敏电阻单元，每个单元击穿电压大约为3.5V，如果将许多的这种单元加以串联和并联就构成了压敏电阻的基体。串联的单元越多，其击穿电压就超高，基片的横截面积越大，其通流容量也越大。压敏电阻在工作时，每个压敏电阻单元都在承受浪涌电能量，而不象齐纳二极管那样只是结区承受电功率，这就是压敏电阻为什么比齐纳二极管能承受大得多的电能量的原因。

压敏电阻在电路中通常并接在被保护电器的输入端，如图(2)所示。

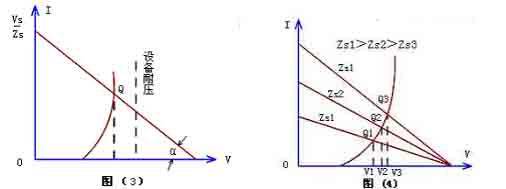

　　压敏电阻的Zv与电路总阻抗（包括浪涌源阻抗Zs）构成分压器，因此压敏电阻的限制电压为V=VsZv/(Zs+Zv)。Zv的阻值可以从正常时的兆欧级降到几欧，甚至小于1Ω。由此可见Zv在瞬间流过很大的电流，过电压大部分降落在Zs上，而用电器的输入电压比较稳定，因而能起到的保护作用。图(3)所示特性曲线可以说明其保护原理。直线段是总阻抗Zs，曲线是压敏电阻的特性曲线，两者相交于点Q，即保护工作点，对应的限制电压为V，它是使用了压敏电阻后加在用电器上的工作电压。Vs为浪涌电压，它已超过了用电器的耐压值VL，加上压敏电阻后，用电器的工作电压V小于耐压值VL，从而有效地保护了用电器。不同的线路阻抗具有不同的保护特性，从保护效果来看，Zs越大，其保护效果就越好，若Zs=0，即电路阻抗为零，压敏电阻就不起保护作用了。图(4)所描述的曲线可以说明Zs与保护特性之间的关系。

　　压敏电阻虽然能吸收很大的浪涌电能量，但不能承受毫安级以上的持续电流，在用作过压保护时必须考虑到这一点。压敏电阻的选用，一般选择标称压敏电压V1mA和通流容量两个参数。
　　1、所谓压敏电压，即击穿电压或阈值电压。指在规定电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10－9000V不等。可根据具体需要正确选用。一般V1mA=1.5Vp=2.2VAC，式中，Vp为电路额定电压的峰值。VAC为额定交流电压的有效值。ZnO压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。如一台用电器的额定电源电压为220V，则压敏电阻电压值V1mA=1.5Vp=1.5×313V=470V，V1mA=2.2VAC=2.2×220V=484V，因此压敏电阻的击穿电压可选在470－480V之间。
　　2、所谓通流容量，即最大脉冲电流的峰值是环境温度为25℃情况下，对于规定的冲击电流波形和规定的冲击电流次数而言，压敏电压的变化不超过± 10％时的最大脉冲电流值。为了延长器件的使用寿命，ZnO压敏电阻所吸收的浪涌电流幅值应小于手册中给出的产品最大通流量。然而从保护效果出发，要求所选用的通流量大一些好。在许多情况下，实际发生的通流量是很难精确计算的，则选用2－20KA的产品。如手头产品的通流量不能满足使用要求时，可将几只单个的压敏电阻并联使用，并联后的压敏电不变，其通流量为各单只压敏电阻数值之和。要求并联的压敏电阻伏安特性尽量相同，否则易引起分流不均匀而损坏压敏电阻。
