上次说的LCD1602的编程挺复杂的，这次我说一个简单一点的：步进电机。

这里不说步进电机的 "细分" 实验，只说一下有关步进电机的基础概念以及步进电机的三种工作方式——单拍、双拍、单双拍，现在步进电机的编程一般都要用到专门的步进电机驱动芯片(如：L6219芯片)，所以具体的编程下次再讲。先说一下相、线和极性。

一：线、相、极性

"相" 就是说明步进电机有几个线圈(也叫做绕组)。

"线" 就是说明步进电机有几个接线口。

"极性" 分为 单极性 和 双极性。如果步进电机的线圈是可以双向导电的，那么这个步进电机就是双极性的，相反，如果步进电机的线圈是只允许单向导电的，那么这个步进电机就是单极性的。

上面的三个只要知道其中两个，就可以推断出第三个。

如：

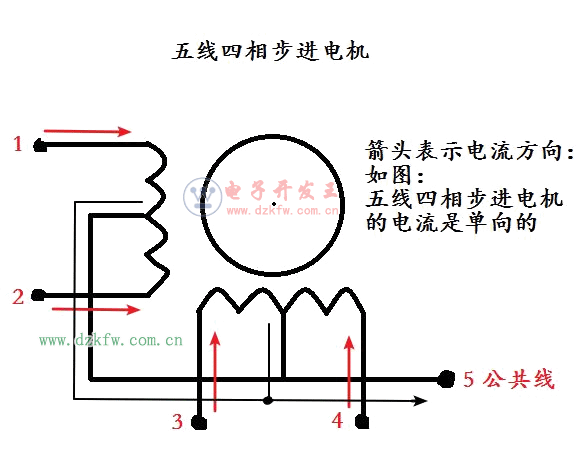

五线四相步进电机 就是有5个接线口，4个线圈。

由于有五个接线头，即接线头的个数是奇数个，也就是说有一个接线头是公共接头，所以它的线圈的导电方式就只允许是 单向的 ，即这个步进电机是单极性的。如下图：

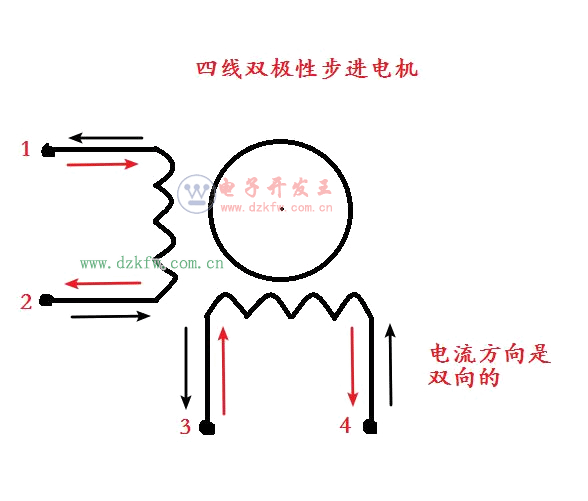

四线双极性步进电机就是有4个接线口，导电方式是允许双向的。

由于有四个接线口，且导电方式是双向的，所以这个步进电机是两相的。



二、步进电机的步进方式：单拍、双拍、单双拍

1、单拍：(单四拍工作方式)

单拍工作方式就是说每次只给一个线圈通电，通过改变每次通电的线圈从而使步进电机转动。

先说五线四相步进电机，假设它的四个线圈叫做 A、B、C、D，那么在单拍工作方式下，线圈的通电方式依次是：A、B、C、D;

然后是四线双极性步进电机，假设它的两个线圈叫做 A、B，那么在单拍工作模式下，线圈依次是：A、B、-A、-B;

【注】A、B指的是A、B线圈通正向电流，-A、-B指的是A、B线圈通反向电流。由于五线四相步进电机无法通反向电流，所以只有A、B、C、D。

当然上面说的都仅仅只是理论，我们记忆的话自然有简便方法：

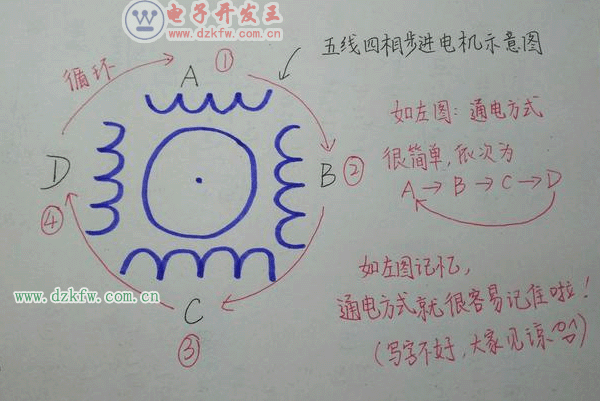

下面是五线四相步进电机：

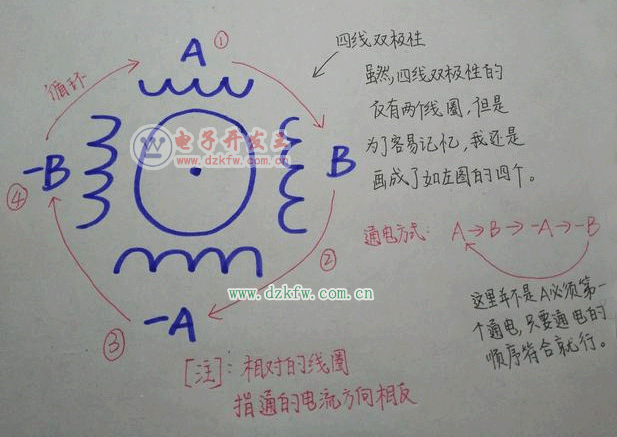

下面是四线双极性步进电机：




2、双拍：(双四拍工作方式)

双拍工作方式就是：每次给两个线圈通电，通过改变通电的线圈从而使步进电机转动。

五线四相步进电机：在双拍工作方式下，线圈的通电方式依次是：AB、BC、CD、DA;

四线双极性步进电机，在双拍工作模式下，线圈的通电方式依次是：AB、B-A、-A-B、-BA;

大家很容易找出规律吧。

3、单双拍(八拍工作方式)

单双拍工作方式就是单拍工作方式和双拍工作方式交替进行。

五线四相步进电机：A、AB、B、BC、C、CD、D、DA;

四线双极性步进电机：A、AB、B、B-A、-A、-A-B、-B、-BA;

大家只要对照上面我画的那张图，就可以会很容易的记住了。

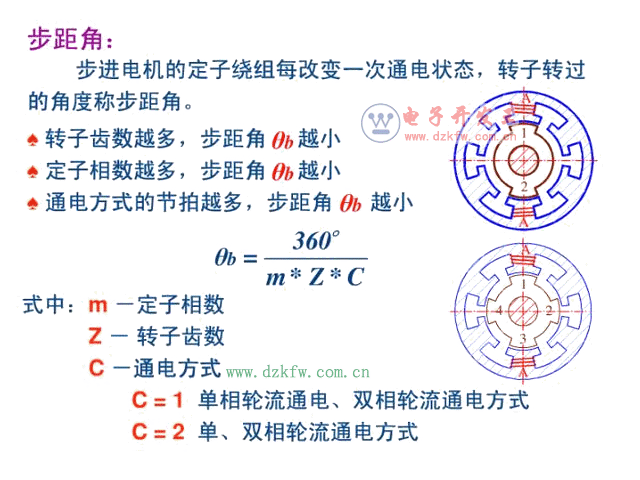

最后再说一下步距角：

步距角一般用在步进电机的高级应用中， 我们初学者(我也是初学者)一般还不用考虑，我只是为了讲解全面一些加上了步距角，大家有兴趣的可以看看上面的图片。
