详解单相电机正反转的接线图

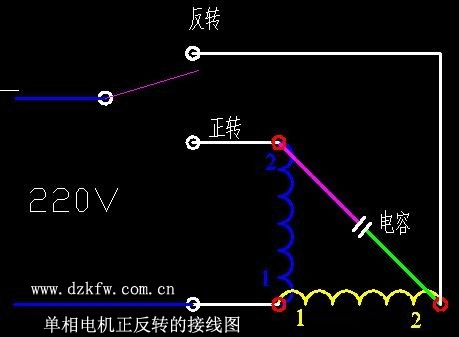

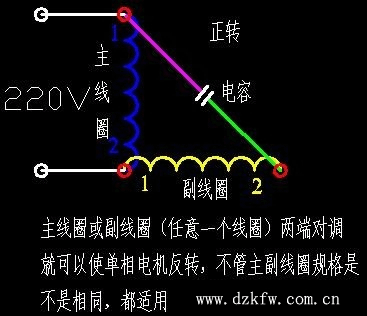

其实是这样，主线圈的1（2）接副线圈的2(1),这样就正转，反过来 主线圈的1（2）接副线圈的1（2），这样就反转， 以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样， 另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样
