电磁炉加装本装置后，电源插头可以长期插在专用插座上，使用时只需按一下启动按钮，使用完后排风扇将机内余热排尽停止运转时，220V交流电便会随着风扇的停转而自动切断，省去了每次使用时插电源插头和用完后“延时”等待拔电源插头的麻烦。

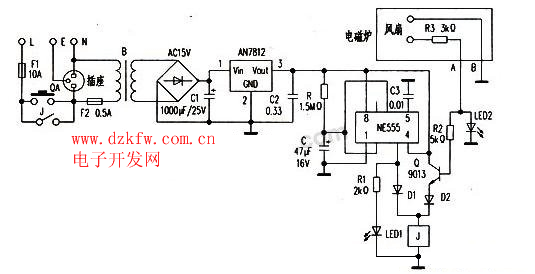

电路原理如附图所示。图中A、B两线分别来自电磁炉风扇的正负极，A线所串接的电阻R3是后加的，目的是防止从机内引出的AB线短路，损坏电磁炉风扇控制电路。本装置的工作原理是：按一下启动按钮QA，220V交流电经变压器B变压、全桥整流、电容C滤波和三端稳压集成电路AN7812稳压后，为时基集成电路NE555提供12V直流工作电压，以NE555为核心的延时电路开始工作，该延时电路在延时期内NE555③脚输出高电平，继电器J得电吸合，与启动按钮QA并联的常开触点闭合，电路进入自保状态。电磁炉开始加热工作后，其风扇电压会使晶体管Q饱和导通，为继电器J提供另一条供电回路。经过T=1.1RC时间后，NE555③脚由高电平翻转为低电平，由于此时已有风扇电压回路为继电器J供电，所以继电器J仍会保持吸合，直到加热过程结束，风扇排风工作完成，“滴”声提示音后，继电器J才会释放，切断220V供电回路。
延时时间计算公式T=1.1RC中，R和C的单位分别为兆欧和微法，时间单位为秒。图中参数延时时间为1.1×1.5×47≈78秒。这一延时时间是启动电源到正式开始加热工作的准备时间，一般情况下1分钟左右时间就足够了，当然也可以根据自己的实际情况调整延时时间，在选择延时阻容元件时要注意，选用大阻值电阻比选用大容量电容延时的重复性要好。
由于启动时，负载只是外加装置的变压器B和电磁炉的待机电路，启动后继电器J的常开触点闭合与启动按钮QA并联，大部分电流会从继电器J的触点上通过，所以对按钮QA没有特别的容量要求，一般耐压为交流250V，触点容量在1A以上的按钮均可胜任。继电器J要求触点容量在10A以上，对于功率在2kW以上的电磁炉最好选用触点容量为30A的继电器。
电阻R3的阻值是根据九阳牌JYC-19BE5型（功率1900W，风扇电压18V）电磁炉选定的。不同型号电磁炉的风扇电压也是不一样的，有12V的，18V的，也有24V的，R3的阻值要根据具体的风扇电压选定，以能使晶体管Q可靠饱和导通为原则。LED1和LED2分别为NE555延时状态和风扇工作状态指示灯，可接可不接。
安装调试时，先不要连接电磁炉，首先将NE555延时电路调试好，确保继电器J能在延时过程结束后准确释放，然后通过AB线给控制装置加上与所用电磁炉风扇电压一致的电压，观察一下该外加电压能否可靠控制继电器J吸合与释放。如果以上两项工作都做好了，再将控制电路与电磁炉连接，一般情况下，如果AB线正负极连接无误，都能正常工作。
