逻辑板损坏又分两种情况：主控芯片（又称时序控制器TCON）损坏、DC-DC电路损坏。这两种情况都会造成无显示，但两者还是有所区别：第一种情况下，只要屏供电不为零，一般在屏幕上会有满屏的杂乱白线或竖线（有的表现为黑屏，不在本文讨论范围）；第二种情况下，一般都是无屏供电或屏供电低于正常值。因为如果屏供电基本正常，通常DC-DC电路的几组输出电压不可能同时异常，这时屏幕一般会出现负像．严重拖尾等图像，这不是常说的“白屏”。下面针对这两大类故障分别作简单分析：

　　如果是第一类故障，可以用通用驱动板直接代换以进一步确定。一般来说，确定驱动板损坏后，除了简单供电或程序丢失等故障外，基本上都是直接换通用板。因为现在的通用板价格很便宜！本文重点讲第二类故障。

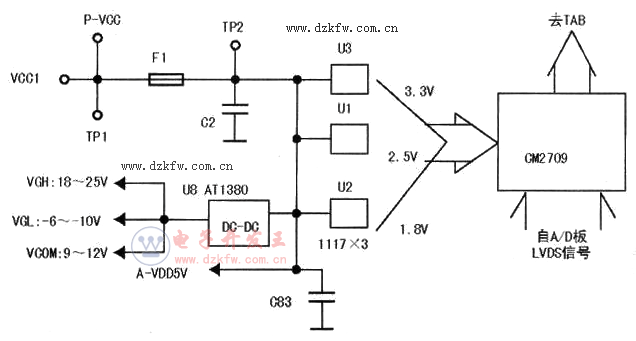

　　下面以奇美M190A1-L01/07液晶屏为例，为方便讲解，结合原机实物绘出通用简图，如图所示。　　

      对于无任何显示的白屏，应该先重点检测屏的供电电压是否正常。注意，这里是指屏逻辑板上的屏供电电压(P-VCC)，TP1(原PCB标注的VCCl)、TP2。如果TP1无电压，则开机后屏幕呈白光板状（因为此时背光电路已工作正常），这相当于把屏线拔掉开机的现象一样。这个比较好查，基本上是驱动板送给屏的供电调节电路异常所致，如下图所示。

　　正常开机后，MCU从PANEL-PWR输出低电平使Q301导通，P沟场效应管Q302导通，CMVcc(+5V)经FB301给屏提供5V电压。

　　如果TP1有电压，而TP2无电压，则说明屏供电的负载电路有严重短路元件。最常见的是电源滤波的贴片电容漏电或严重短路，DC-DC元件击穿损坏造成保险Fl烧断开路。如果TP2有电压，但低于正常值，说明屏供电的负载电路有漏电或轻微短路元件。检修时，直接测量TP2的对地电阻。如果TP2对地电阻在300Ω左右，则查3.3V、2.5V、1.8V(有的屏不一定有这个电压)负载，通常是三端精密稳压器（如1117系列）性能不良、主控芯片（本机为CM2709，相对其他方案，这种芯片的损坏率比较高）损坏；若TP2对地电阻在100Ω左右，则查DC-DC调节电路。屏DC-DC电路的功能是为屏内部的行、场阵列模块提供正常工作所需的各组电压。虽然屏的型号非常多，每个厂家对这些电压的标注并不统一，但原理都是一样的，所以，可以用“栅极电压”来加以概述（详细的工作原理，可参考杂志社出版的《液晶显示器维修实战教程》的相关章节）。如图1所示：VGH，指栅极高压，一般在18V～25V之间；VGL，指栅极低压（负压），一般在-6V～-10V之间；VCOM，指共栅极电压，一般在9V～12V之间。还有一个VDDA，这个跟屏供电P-VCC接近，本机为5V。通常，这些电压在逻辑板的PCB上都有明显的标注。

　　如果TP2对地电阻小于l0Ω，则基本可以确定是P-VCC的贴片滤波电容漏电、击穿所致（DC-DC芯片击穿性损坏也有，但相对较少）。由于贴片电容的特性，其单个的容量一般都比较小（通常小于22μF），所以，屏上的电源滤波的贴片电容都由多个并联而成，至少4～6个，有的更多。但是检修时，切忌用热风枪拆卸，因为电容漏电不同于其他元件损坏，一旦加热后，往往其漏电电阻会随之变大，而热风枪加热的面积过大，拆卸目标元件时，会同时加热其他相邻的电容，从而给判断故障元件带来很大的不便。建议用刀头烙铁(功率不小于40W)，直接对单个贴片电容进行拆卸《可先在电容的两端加点助焊剂，再用刀头烙铁同时加焊电容两端焊盘，待锡熔化后，用镊子取下，安装时，顺序相反）。

　　小结：白屏故障，基本上可以通过测量屏供电电压P-VCC作为关键点来快速判断，相对于逻辑板的主控芯片（时序控制器TCON），屏的DC-DC芯片损坏率最高，其次是电源滤波的贴片电容，最后是主控芯片。虽然屏的型号非常多，但工作原理大同小异。值得一提的是，当屏供电保险有开路性损坏时，一定要先排除其负载的短路元件后，才能代换保险（通常在2A左右），否则，很可能上电烧毁驱动板上的屏供电控制管，尤其是那些SOT-23封装的场效应管，维修时一定要注意。
