巧改电子泡茶机

作者:佚名    文章来源:本站原创    点击数:2052    更新时间:2012-3-10

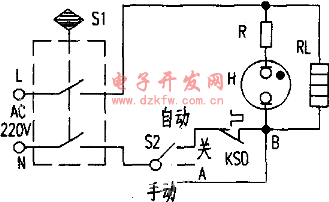

电子泡茶机电路原理图

巧改装电子泡茶机
炜腾WT-400$型功率400W、容量0.8升的电子泡茶机,自动煮水功能失灵,水烧开后不能自动关断电源。
该机由茶壶(内装KSD温控器、电热盘RL、环形电极等)和底座(内装重力开关S1、功能选择开关S2、指示灯H与茶壶的环形电极相接触的弹力式电极等)两大部分构成。测绘电路原理图如附图所示,KSD温控器功能见附表所示。
 检修时按图索骥,首先查底座电路未见异常。然后,打开茶壶底部,检查发现故障原因及温控器K30双金属片电气性能变劣,触点通断动作温度变值、控温失效所致。用同规格良品新件KSD更换后故障排除。此外,若采用手动煮水须留人看管,否则当水沸腾后如不及时关断电源,容易发生水溢酿成事故。于是,决定拆除AB点之间的电气连接(即取消手动功能),以策安全。
