串联电路、并联电路,串并联电路电流特点与规律

作者:佚名    文章来源:本站原创    点击数:2120    更新时间:2018-11-11
 串联电路中各处的电流大小有怎么样的关系?

  串联电路的特点:

  1只有一条电流路径。

  2开关控制整个电路。

  3用电器互相干扰。





  用电流表分别测电路各点电流:Ia,Ib,Ic

  注意:

  1接线时要注意开关必须处于断开的状态,不要出现短路现象。

  2电流表要跟被测电路串联。

  3电流表的接线要正确: 不得出现反接。

  4电流表的量程要选准,要进行试触。

  5读数时要认清量程和分度值。





  得出结论:



  串联电路的电流规律:

  文字表达:串联电路中,电流处处都相等。

  数学达式:Ia=Ib=Ic= ……

  并联电路的特点

  电流有两条以上的路径,电流出现分与合,各支路用电器独立工作,互不影响,干路开关控制整个电路,支路开关控制所在的支路。

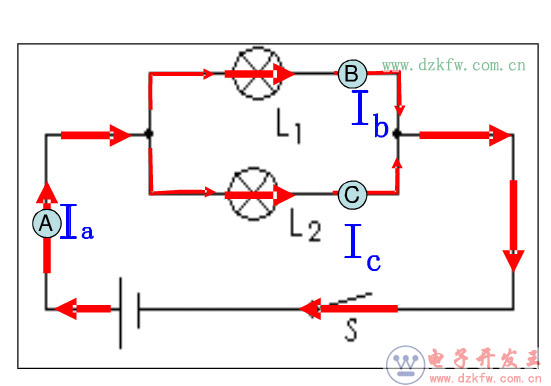

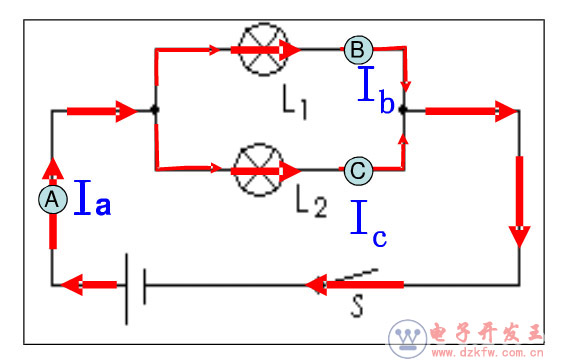

  并联电路中干路的电流与各支路的电流又有什么关系呢?





  得出结论:

  文字表达:并联电路中,干路中的电流等于各并联支路的电流之和。

  数字表达:Ia=Ib+Ic
