基尔霍夫定律简单例题_基尔霍夫定律经典例题

作者:佚名    文章来源:本站原创    点击数:2406    更新时间:2018-11-06

  上两篇文章我们介绍了基尔霍夫的两大定律,这是一种能迅速求解出任何复杂电路得以成功解决阻碍1845年电气技术发展难题的定律,因为年仅21岁的基尔霍夫在他的论文中提出而得名为“基尔霍夫定律”。

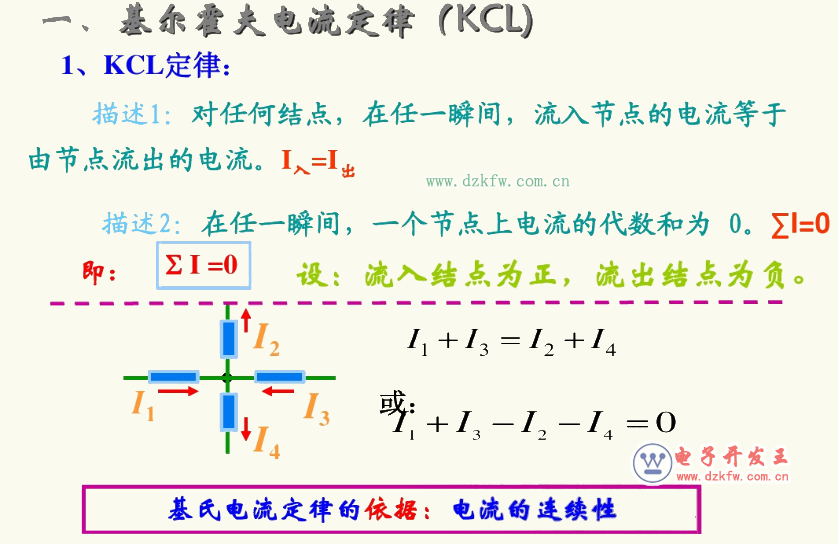

  其中,基尔霍夫第一定律为基尔霍夫电流定律第二定律为基尔霍夫电压定律,基尔霍夫电流定律(KCL) 任一集总参数电路中的任一节点,在任一瞬间流出(流入)该节点的所有电流的代数和恒为零,即就参考方向而言,流出节点的电流在式中取正号,流入节点的电流取负号。基尔霍夫电流定律是电流连续性和电荷守恒定律在电路中的体现。它可以推广应用于电路的任一假想闭合面。基尔霍夫电压定律(KVL)任一集总参数电路中的任一回路,在任一瞬间沿此回路的各段电压的代数和恒为零,即电压的参考方向与回路的绕行方向相同时,该电压在式中取正号,否则取负号。基尔霍夫电压定律是电位单值性和能量守恒定律在电路中的体现。它可推广应用于假想的回路中。

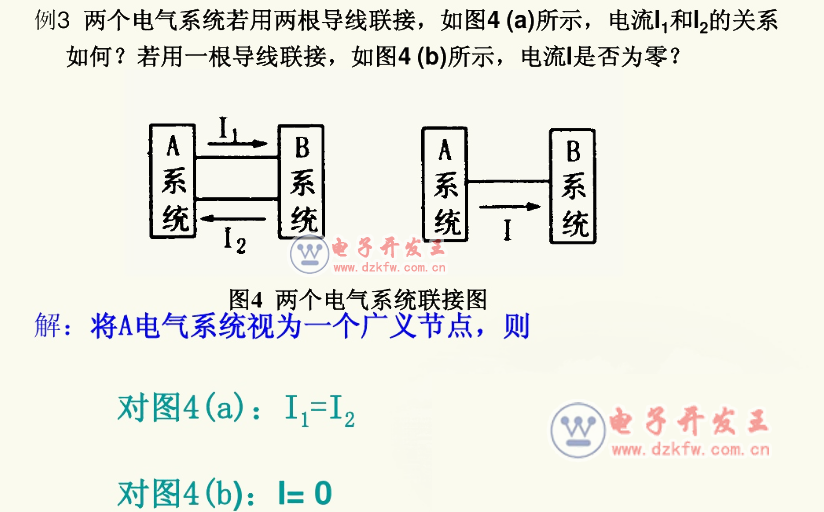

  下面我们一起看这两个定律相关的应用及例题。

基尔霍夫定律简单例题_基尔霍夫定律经典例题
基尔霍夫定律简单例题_基尔霍夫定律经典例题
基尔霍夫定律简单例题_基尔霍夫定律经典例题
基尔霍夫定律简单例题_基尔霍夫定律经典例题
基尔霍夫定律简单例题_基尔霍夫定律经典例题
基尔霍夫定律简单例题_基尔霍夫定律经典例题
基尔霍夫定律简单例题_基尔霍夫定律经典例题
基尔霍夫定律简单例题_基尔霍夫定律经典例题
基尔霍夫定律简单例题_基尔霍夫定律经典例题
基尔霍夫定律简单例题_基尔霍夫定律经典例题
基尔霍夫定律简单例题_基尔霍夫定律经典例题
基尔霍夫定律简单例题_基尔霍夫定律经典例题
基尔霍夫定律简单例题_基尔霍夫定律经典例题
