双控开关几种接法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-09-20

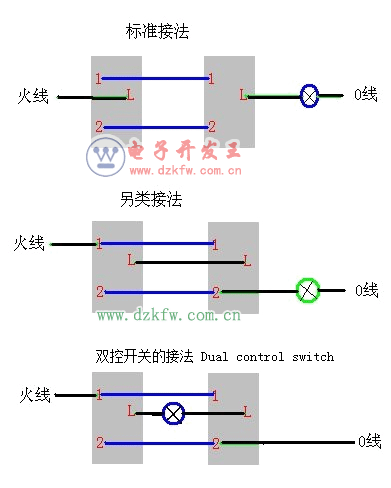

双控开关几种接法图解 就一种,单联双控开关有三个接线端口,分别是上L1、中L、下L2,用两个单联双控开关就可以在不同的地方控制一个灯,接线方法:火线进任意一个单联双控开关的中L端,再把两个开关的上L1与上L1端口相连,下L2与下L2端口相连,然后再由另一个单联双控的中L端出一根控制线到灯头,就可以了.

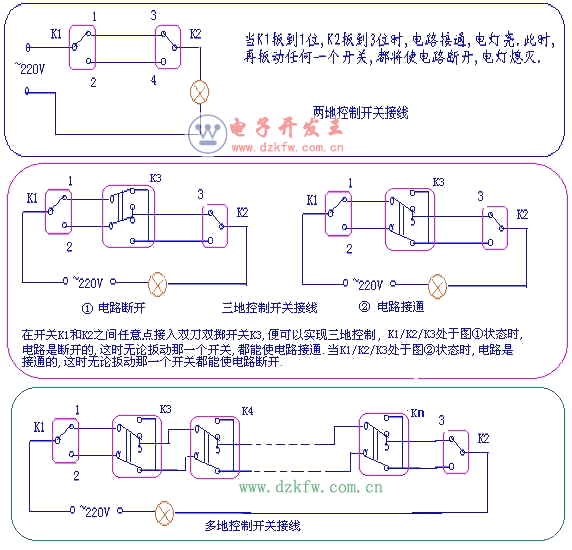

双控开关的接法 Dual control switch



Tags:双控开关,开关接法
责任编辑:admin
