图解:导线与插座的连接方法

作者:佚名    文章来源:本站原创    点击数:2929    更新时间:2018-04-26

1、三孔插座接法国际规定

(1)国际规定接法:左零右火中间地。

(2)为什么这么规定

用电,首要考虑安全。随着人们用电安全意识的不断提高,家用电器的电源线也越来越多的出现三线插头(三插)的取电方式,如近代生产的电饭煲、电压力锅、电脑等都是三插头取电。

标准三插头取电规则:左零右火中间地。国际电工委规定,家用电器生产商所生产的用电器的三插头电源线,右边的那一根线必须串接用电器的电源开关,因此要求,这根线在取电的时候必须取火线,也因此要求,三插座右边的孔必须是火线。这么规定的目的是,当用户将用电器的开关关闭的时候,用电器就“无电”了。假如用电器电源开关断开的不是火线而是零线,那么家用电器的开关即使处在关闭状态,用电器仍然是带电的(即火线直接进入家用电器),只是零线断开了而无法工作而已。这么规定,也是因为家用电器生产商设计家用电器电源开关时只断开一根线,而不是两根线,假如家用电器的电源开关是同时断开两根线,那么“左零右火中间地”的规定就没有意义了。

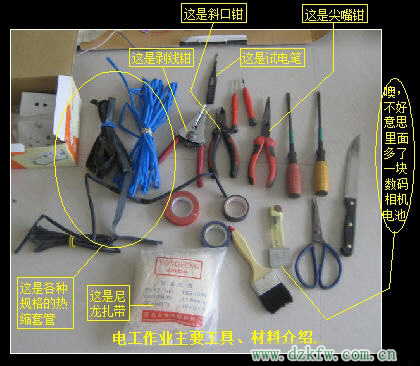

2、电工作业常用工具、材料,如下图

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工
工具材料说明:

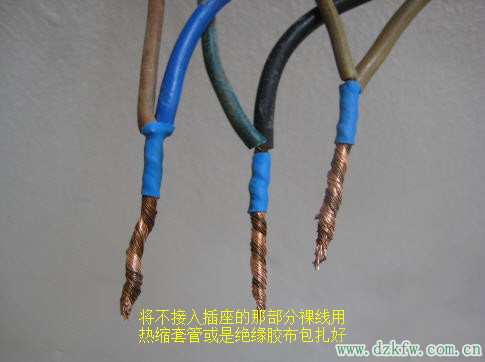

热缩套管常用到的规格:直径(?):4、6、8、10。
大多数人不会使用到热缩套管,那么用绝缘胶布就行了,只是我们的要求较高。

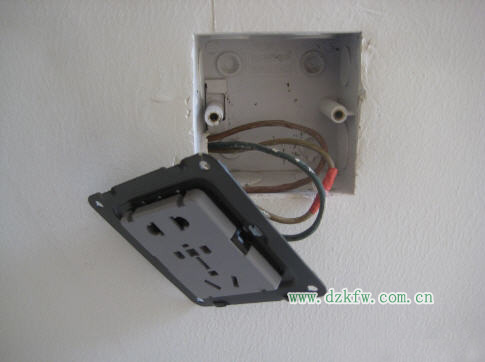

3、导线与插座的连接方法(图解)

(1)单根软导线接入插座接线端子的方法

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

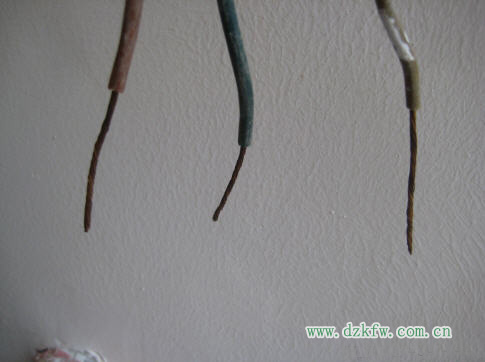

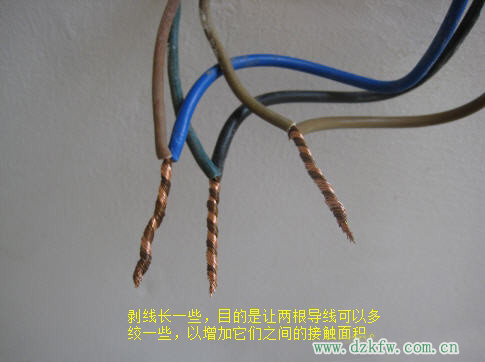

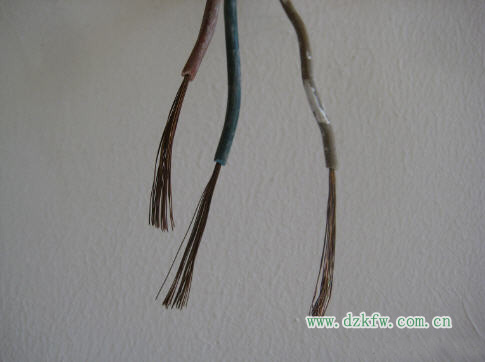

第1步 剥线(使用剥线钳或水果刀之类的刀具)

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

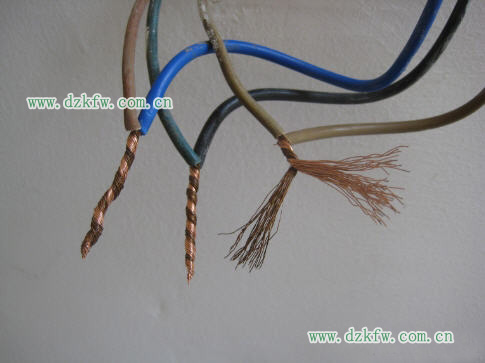

第2步 绞线(绞实)

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

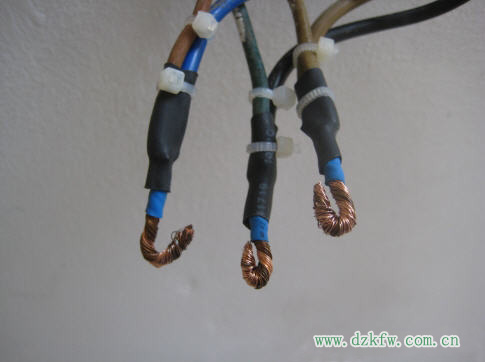

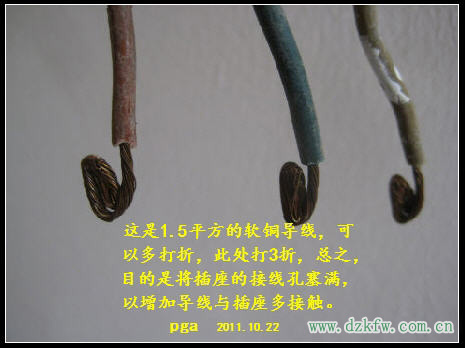

第3步 打折(线头打折)

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

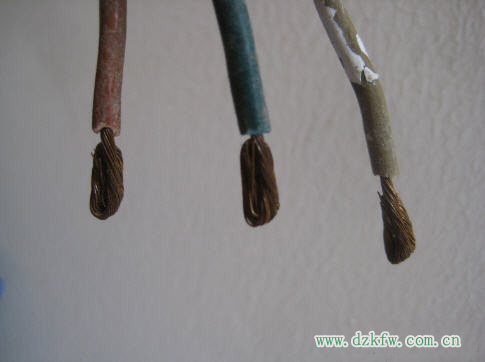

第4步 将打折的线头压实

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

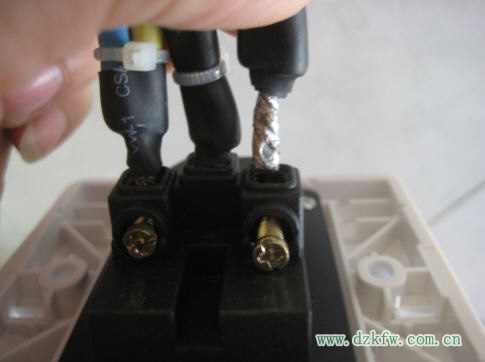

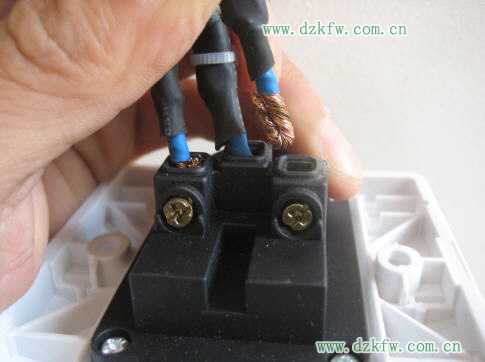

第5步 接入插座,拧紧固定螺丝

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

第6步 完毕

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

(2)单根硬线接入插座接线端子的方法

步骤同上

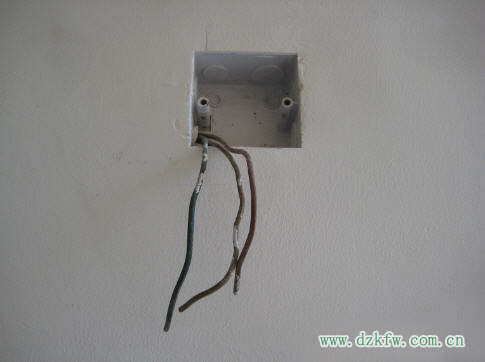

剥线

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

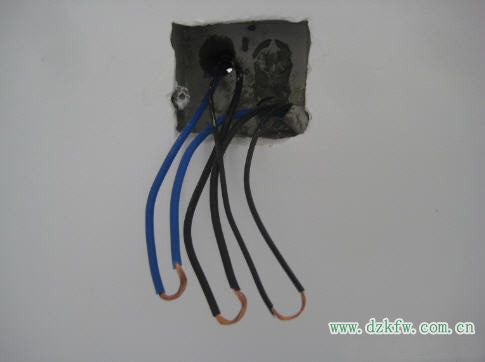

做头

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

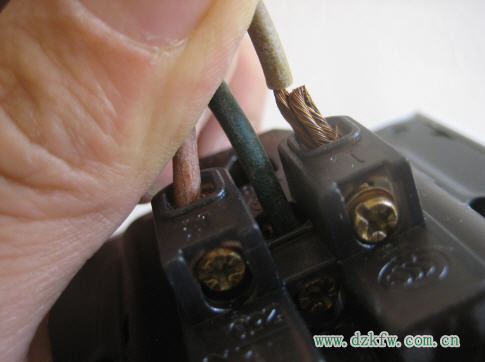

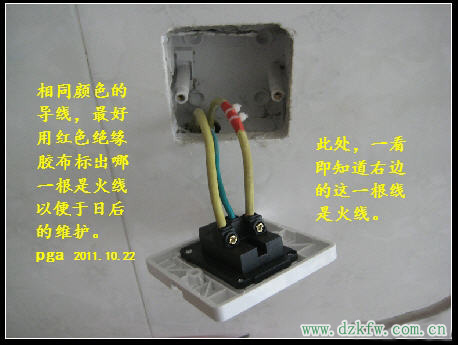

接入插座

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

(3)两根导线接入插座接线端子的方法

根据导线是否是断头的,有几种接法。

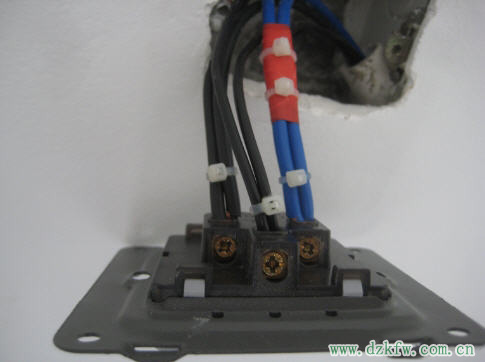

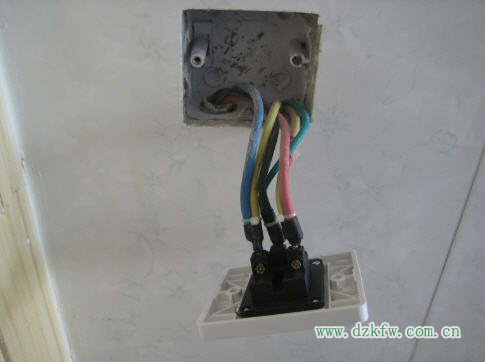

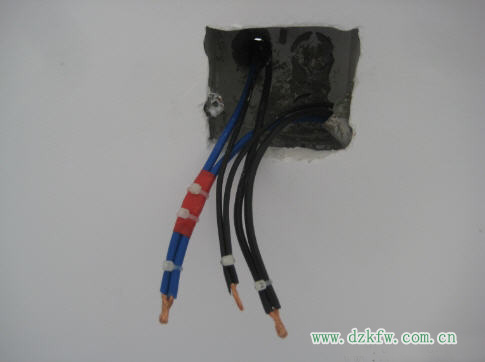

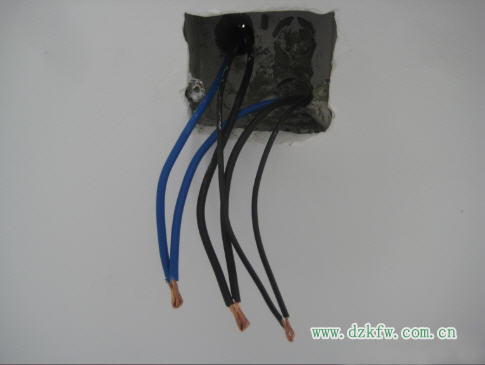

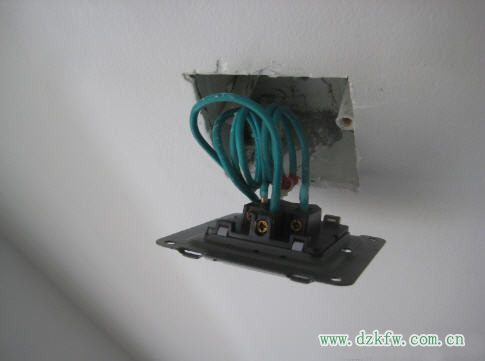

【01】不是断头的导线接头(不间断接法),如图所示

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

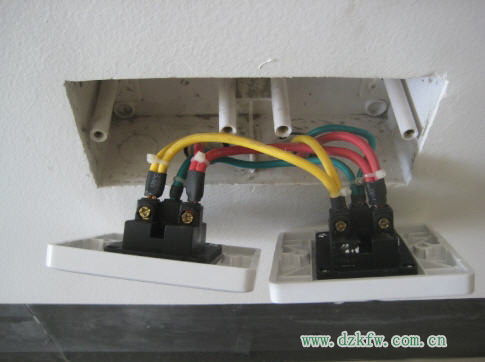

【再看几例图片】

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

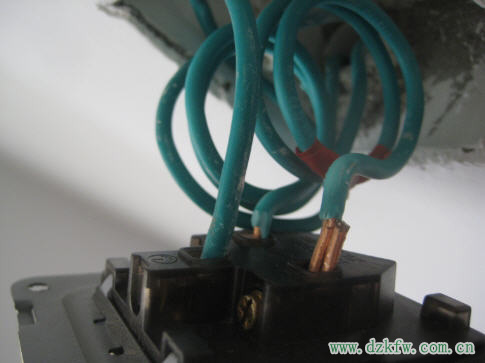

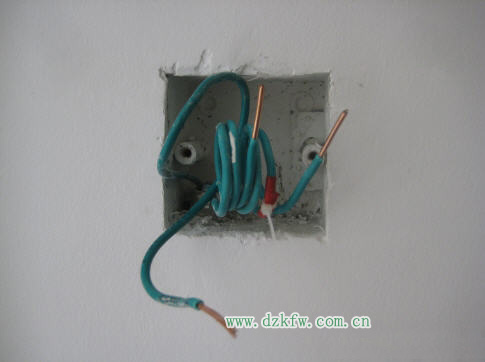

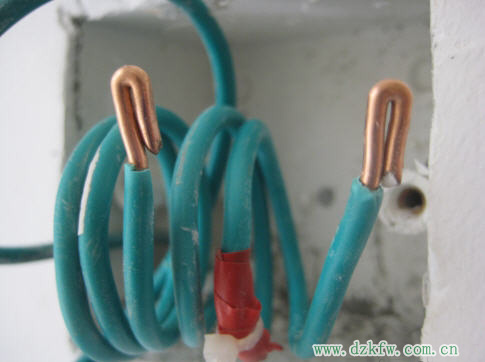

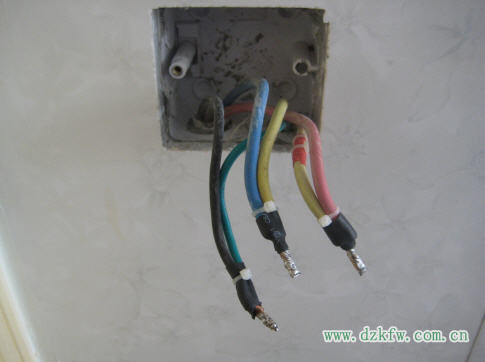

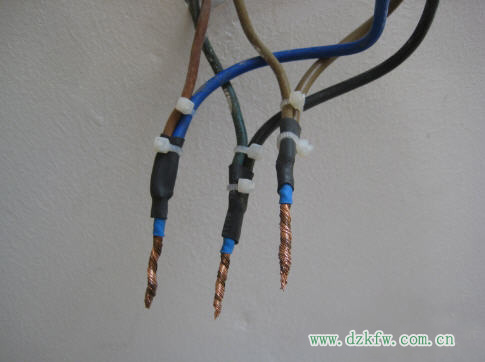

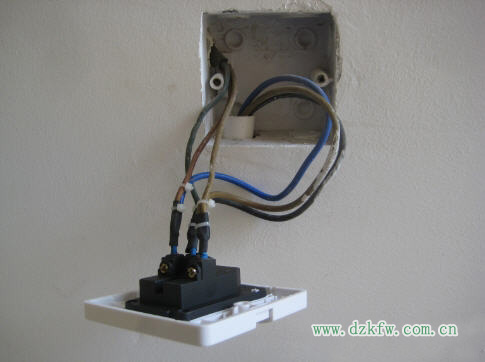

【02】断头不焊接接法,如图所示

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

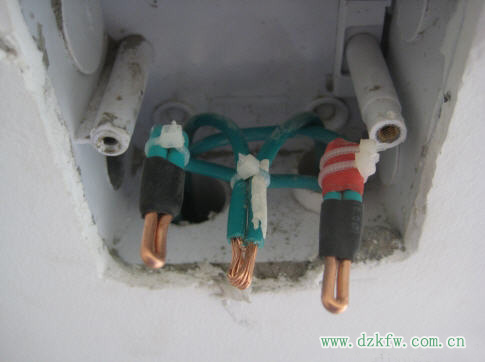

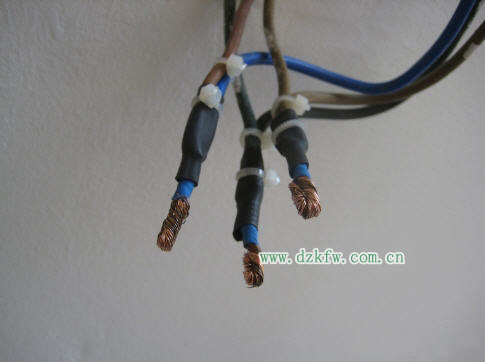

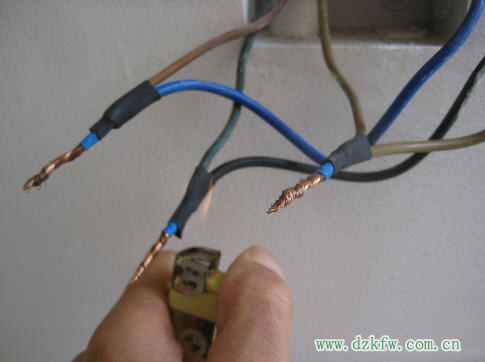

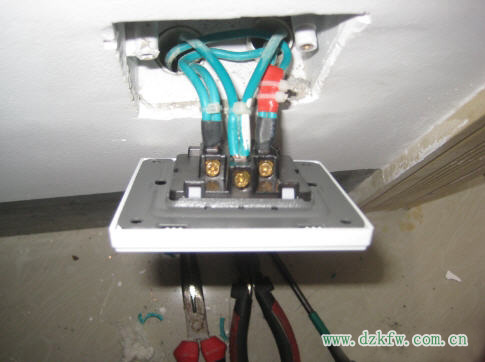

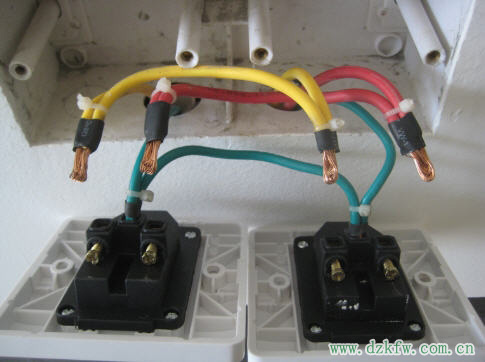

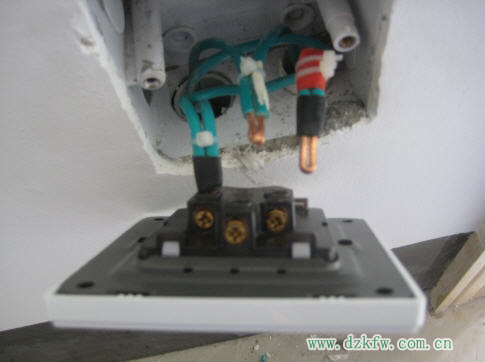

【03】导线断头,可采用焊接接法,如图所示

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工

家庭装修配电设计及插座的接法 - aaafk - aaafk 沈阳 综合电工
