极化天线的工作原理,原理图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-09

极化天线的工作原理图

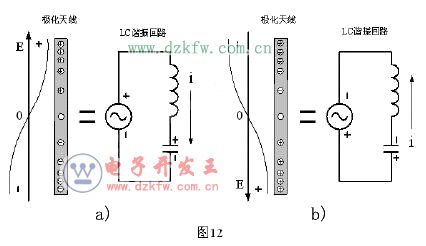

图12 是极化天线的工作原理图,图12a 和图12b 表示天线在电场中被感应产生极化的两种不同情形。所谓极化就是导体或物体在电场力的作用下产生带电,这种带电是极化带电,即:导体或物体的一端带正电,而另一端带负电。一般地说,导体或物体被极化带电,只是两端带电,而中心点是不带电的。由于,极化天线的电场是一个交变电场,所以,天线总是在图12a 和图12b 之间来回变化。12a 和图12b 最左边的图形是表示电场方向和天线的电荷分布曲线,中间图形表示载流子在极化天线中流动,右边图形表示天线的等效电路。

极化天线的工作原理图

天线来回极化的工作原理可以等效成一个串联谐振电路,当天线在电场力的作用下被极化带电时,它又相当于一个电容在充电;当天线中的载流子在电场力的作用下来回移动时,它又相当于一个电感,并且在天线的周围会产生磁场。
当天线谐振电路产生谐振时,在天线串联谐振电路中会产生很大的谐振电流和很高的谐振电压(假设谐振电路的品质因数非常高),但实际使用的测量天线品质因数都不高,因为天线还要输出能量,即:需要从天线中取出测试信号。要想从天线中取出信号,可以通过高频信号线(双线)把两根天线串联起来,相当于电缆线连接在两根天线的中间,然后把高频信号线(双线)的另一端作为输出;另一种方法是,高频信号线(双线)其中的一条接天线,另一条接大地,高频信号线(双线)的另一端作为输出。前一种天线一般叫半波双振子天线或全波双振子天线,后一种叫半波或全波单振子天线。显然,双振子天线性能要比单振子天线好很多。
这种测量方法是不很精确的,但没有其它更好的方法。因为,任何谐振回路都是一个储能电路,这种储能电路是一点、一点地把电能量进行积累并存储起来的,在进行能量积累的过程中自身也会损耗能量,最后达到接收能量与损耗能量完全平衡的时候,谐振回路的电压幅度才停止增长,即:谐振回路的电压幅度与谐振回路的品质因数Q 值有关,但谐振回路的品质因数Q 值对于不同频率信号是不一样的,并且这种谐振回路无法检测干扰脉冲的瞬时值。
