什么是天线的驻波比

作者:佚名    文章来源:本站原创    点击数:3145    更新时间:2011-6-2
只有阻抗完全匹配,才能达到最大功率传输。这在高频更重要!发射机、传输电缆(馈线)、天线阻抗都关系到功率的传输。驻波比就是表示馈线与天线匹配情形。
    不匹配时,发射机发射的电波将有一部分反射回来,在馈线中产生反射波,反射波到达发射机,最终产生为热量消耗掉。接收时,也会因为不匹配,造成接收信号不好。

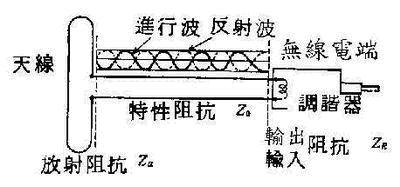

    如下图,前进波(发射波)与反射波以相反方向进行。

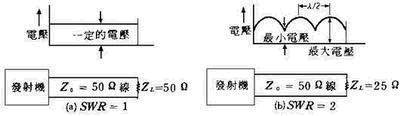

    完全匹配,将不产生反射波,这样,在馈线里各点的电压振幅是恒定的,如下图中左部分(a),不匹配时,在馈线里产生下图右方的电压波形,这驻留在馈线里的电压波形就叫做驻波。



    驻波比(SWR)的S值的计算公式为下图:

    当然还有其它的驻波比计算方法,不过计算结果是一样的。
    驻波比越高,表示阻抗越不匹配,业余玩家,做到驻波比小于1.5就算可以了。
最后提醒一点,天线的好坏不能单看驻波比,现在大家如此迷信驻波比的原因很简单,就是因为驻波表好便宜、好买。不要因为天线驻波比很低就觉得一切OK,多研究天线的其它特性(如方向性)才是真正的乐趣。
驻波高有很多原因

  • 线太长,线径不够,断线,线弯直角或折到
  • 接头焊接点脱落(假焊),转接头的loss...等等
  • 天线老旧就其次了..
  • 有可能卡內部的天线铜芯接点沒锁紧.
