在50年代末60年代初，出现了几种简单超再生的架构。作者在对这些电路进行了详尽的研究之后，结合现代再生电路的一些优秀设计，开发了这一款简单FM收音机电路。这是一款不平凡的作品，有着很高的灵敏度和选择性，并且有足够的音量。

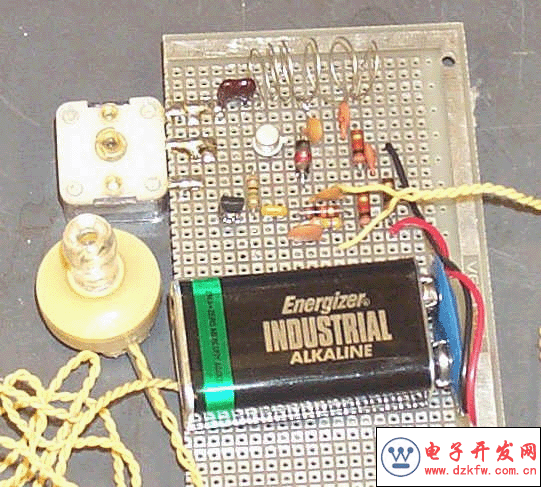

电路布局
    由于这是个超再生的设计，因此元件的布局相当重要。调谐电容C3有三个引脚，把它的转轴面对你，引脚朝上，中间这个脚接地，左边的引脚接L1，右边的一个引脚悬空。将L1尽量地靠近C3，但是尽量远离您的手可能会靠近的位置。假如您的手过分接近L1的话，调谐起来会非常困难。

电感天线L1的制作
    L1决定了收音机的频率，就和天线一样，在超再生电路中是一个主要的调整元件。尽管是个很重要的工作，但是非常容易操作，任意找一个直径0.5英寸圆柱体做模架，用20号的裸铜线，（其他的导线也可以，但是要能保持一定的形状）密绕6圈，然后脱胎，将线圈拉长至1英寸。在线圈的中点上焊上C2，线圈的引脚焊到PCB板子上的时候，要注意线圈与板子之间要留有空隙。

制作与调试
    如果接线正确，您可能会碰上四种可能：1 收到电台，2 很大的噪声 3 啸叫声 4 什么也没有。如果您听到电台，那么这是个不错的开端。用另一个FM收音机来比较您的频率误差，可以调节L1和C1来修正。假如您听到很大的噪声，您大致应该可以收到电台。仔细调节C3看能收到什么。如果您听到啸叫声或什么也没听到，，那是电路振荡的太强或太弱。可将L1拉长或压缩。再次检查电路是否连接正确，如果没有改善，您就需要改变R4，将R4改为20K或者换上一个50K，最好是一个可变电阻。调节R4直到可以稳定地接收到电台为止。一旦电路正常工作了，再将可变电阻换下，换上一个相同阻值的固定电阻。
