TDA2009管脚图中文资料TDA2009单声道及双声道伴音功放电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-7-1

【用 途】 音频功率放大电路

【性能 参数】TDA2009管脚图中文资料

    采用单列12脚封装。工作电压为28V,耗散功率为20W,工作温度为-40~150℃。电压=28V;允许功耗=20W;输入电阻=200KΩ;输出峰流=3.5A;静态电流=80mA;电压增益=85dB;谐波失真=0.1%;纹波抑制=55dB。

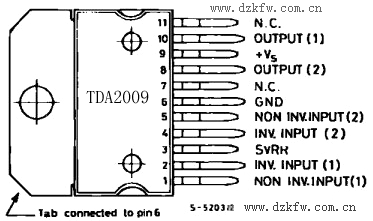

引脚图: TDA2009管脚图管脚定义

【互换 兼容】
CD2009 TDA2005 TDA2009 TDA7263 XG2009

TDA2009管脚定义:1脚:1.2V——左声道输入
  2脚:0.8V——左声道反馈
  3脚:12V——静噪
  4脚:0.8V——右声道反馈
  5脚:1.2V——右声道输入
  6脚:0V——地
  7脚:0V——空
  8脚:12.4V——右声道输出
  9脚:24V——
  10脚:12.4V——左声道输出

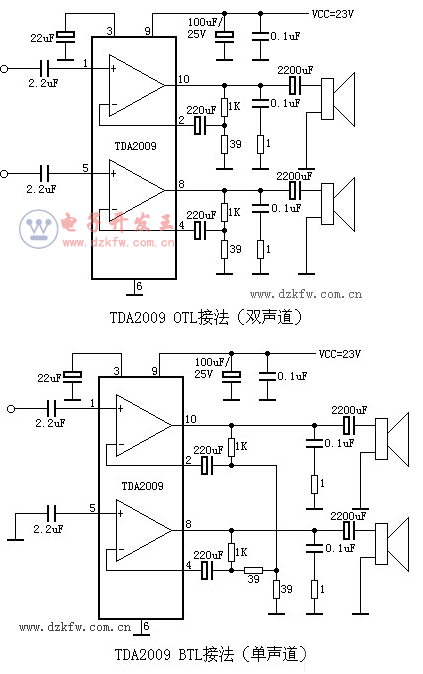

TDA2009单声道及双声道伴音功放电路图

Tags:TDA2009,单声道,双声道,伴音,功放电路图
