74HC273 ,74273 TTL 带公共时钟复位八D触发器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-11-23

器件摘要:
M54HC273
M74HC273

74273就是一个8位的数据锁存器。
第1脚是复位脚,平时应保持高电平;低电平时1Q~8Q输出全部低电平,同时内部寄存器全部清零。
1D~8D为数据输入,在11脚(CLK)从低电平跳变到高电平时(即上跳沿),1D~8D被保存到74273寄存器中,同时1Q~8Q输出对应1D~8D的电平。

第1脚保持高电平,第11脚为低电平、高电平、高电平到低电平跳变(下跳沿)这些状态对输出1Q~8Q及74273内部保存的数据无影响。

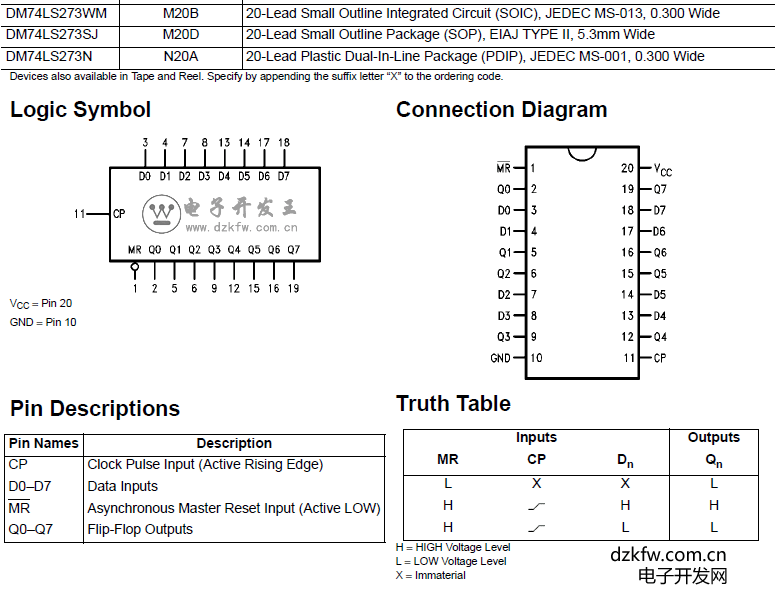

74273管脚图,74HC273管脚图,真值表

Tags:74273,八D触发器
