磁敏电阻器的结构原理

作者:佚名    文章来源:本站原创    点击数:1962    更新时间:2016-11-9

磁敏电阻器(简称磁阻)元件是利用电流磁效应制成的传感器,使用的材料有半导体和强磁性金属,半导体材料有Insb和GaAs等,强磁性金属有Ni—Fe和Ni-Co等,它们的磁场都非常微弱,不能单独使用,要与偏置磁铁及高增益放大器组合使用。

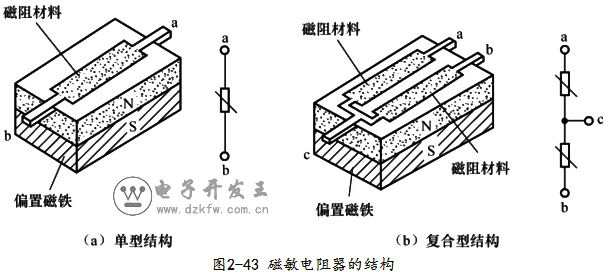

不同材料的磁阻元件其特性差异较大,对于半导体磁阻元件,若外加磁场,则磁阻元件内部电阻增大,对磁场表现为正磁性;对于强磁性金属磁阻元件,特性正好相反,外加磁场时其内部电阻减小,表现为负磁性。 图2—43为磁阻元件的结构,
图2—43a是单个磁阻元件的结构,它是在偏置磁铁的表面上形成磁阻元件的结构,偏置磁铁要采用稀土族那类小形而磁能积高的磁铁。图2—43b为复合型结构,有两个磁阻元件在同一平面上形成,因而改善了其温度特性。一般做成差动式使用。

磁敏电阻器的结构原理图

磁敏电阻器的原理

磁敏电阻器是利用磁阻效应制成的,其阻值会随穿过它的磁通量密度的变化而变化。

半导体磁阻元件在弱磁场中的电阻率p与磁感应强度B之间有如下的关系:

当半导体材料确定时,磁敏电阻器的阻值与磁感应强度呈平方关系。上式仅适用于弱磁场,在强磁场下,磁敏电阻器的阻值与磁感应强度呈线性关系。

磁敏电阻器多采用锑化钢(InSb)半导体材料制造。它主要用于测定磁场强度、测量频率和功率等的测量技术,运算技术,自动控制技术以及信息处理技术,并可用于制作无触点开关和可变元接触电位器等。

折叠磁敏电阻器参数

1)磁阻比:指在某一规定的磁感应强度下,磁敏电阻器的阻值与零磁感应强度下的阻值之比。

2)磁阻系数:指在某一规定的磁感应强度下,磁敏电阻器的阻值与其标称阻值之比。

3)磁阻灵敏度:指在某一规定的磁感应强度下,磁敏电阻器的电阻值随磁感应强度的相对变化率。

折叠磁敏电阻器应用

一般用于磁场强度、漏磁、制磁的检测;在交流变换器、频率变换器、功率电压变换器、位移电压变换器、等电路中作控制元件;还可用于接近开关、磁卡文字识别、磁电编码器、电动机测速等方面或制作磁敏传感器用。
