改装两部电话机,实现短距离通讯,interphone  Circuit diagram

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-08-12

改装两部电话机,实现短距离通讯,interphone

关键字:内部电话电路图,电话通话电路

作者:刘勤



选两部电话机(新旧均可),只要振铃电路和通话电路正常即可。再购两只次级输出电压是34V~50V的变压器。

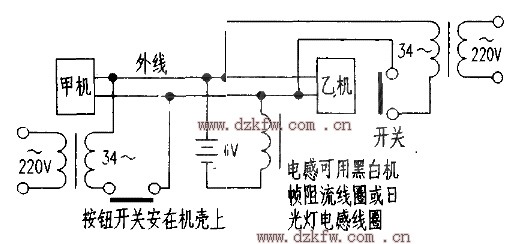

  用两只自复位开关分别装在甲、乙两机上。接上34V电压并与外线相连,如附图所示。再用一蓄电池串一只电感,与外线并联为两机提供电源。串联电感主要是防止在通话时话音信号不被电池短路,也可用电源适配器外接6V稳压电源,通过一个微动开关(自复位型装在听筒底部)与外线相连,这时就不需要蓄电池。通话时拿起听筒自动为甲、乙两机供电。不用时听筒放回原处两机自动断电。本电路是以电信局电话线路的模拟工作方式,通话时,按一下振铃电路按钮。拿上听筒和对方通话。
