运算放大器信号电路,两个OP构成的三角波电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-22

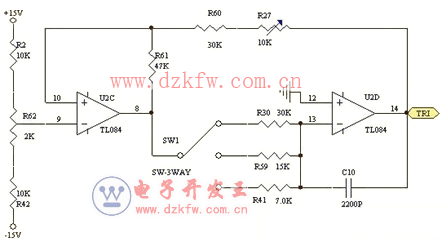

本文介绍的是一款三角波载波产生器电路图,此三角波电路是由两个OP(运算放大器)所构成的。如下图所示,图中R62为OFFSET调整,R27为峰值之调整,藉由开关选择不同之电阻,可获得不同频率之三角波。

运算放大器信号电路,两个OP构成的三角波电路图

运算放大器振荡信号电路,两个OP构成的三角波电路图
