电子调节器基本电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2012-11-16

 工作原理

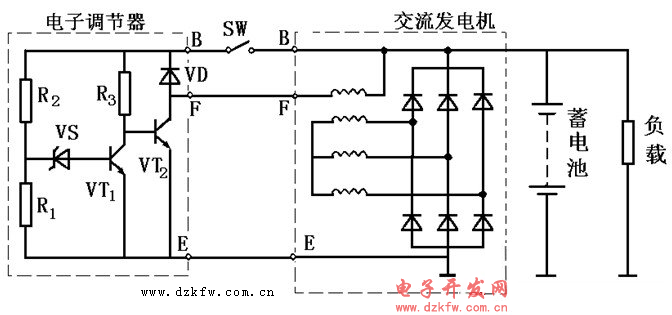

电子调节器电路图

  ① 点火开关SW刚接通时,发动机不转,发电机不发电,蓄电池电压加在分压器R1、R2上,此时因UR1 较低不能使稳压管VS的反向击穿,VT1截止,VT1截止使得VT2导通,发电机磁场电路接通,此时由蓄电池供给磁场电流。随着发动机的启动,发电机转速升高,发电机他励发电,电压上升。

  ② 当发电机电压升高到大于蓄电池电压时,发电机自励发电并开始对外蓄电池充电,如果此时发电机输出电压UB<调节器调节上限UB2,VT1继续截止,VT2继续导通,但此时的磁场电流由发电机供给,发电机电压随转速升高迅速升高。

  ③ 当发电机电压升高到等于调节上限UB2时,调节器对电压的调节开始。此时VS导通,VT1导通,VT2截止,发电机磁场电路被切断,由于磁场被断路,磁通下降,发电机输出电压下降。
