该太阳能光控LED灯电路包括光电转换储能，太阳能电池光控开关电路，DC升压LED驱动电路等几部分组成。电路如下：

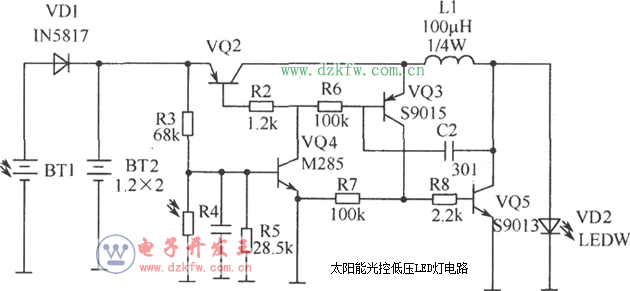

太阳能光控LED灯，太阳能光控低压LED灯电路

白天，太阳能电池板BT1将光能转换为电能，经隔离二极管VD1对蓄电池BT2充电。由于有光照，光敏电阻呈低阻，三极管VQ4 基极为低电平而截止。晚上，光敏电阻因无光照呈高阻，VQ4导通，VQ2 基极获得偏流也导通，由VQ3、VQ5、C2、R6、L1组成的LED驱动电路工作，LED得电发光。

LED驱动电路是一个互补管振荡电路构成的DC升压电路，其工作过程为：VQ2导通时电源通过L1、R6、VQ4向C2充电，由于C2两端电压不能突变，VQ3 b极为高电平，VQ3不导通，随着C2的充电其压降越来越高，VQ3 b极电位越来越低，当低至VQ3导通电压时VQ3导通，VQ5相继导通，C2通过VQ5 ce结、电源、VQ3 eb结(由于VQ2导通，我们假设其ec结短路，VQ3 e极直接电源正极)放电。当放完电后VQ3截止，VQ5截止，电源再次向C2充电，之后VQ3导通，VQ5导通，C2放电，如此反复，电路形成振荡，在振荡过程中，VQ5导通时电源经L1和VQ5 ce结到地，电流经L1储能，VQ5截止时L1产生感应电动势，和电源叠加后驱动LED，LED发光。

当白天充电不够时(如遇上阴雨天等)，BT2可能发生过放电，这样会损坏电池，为此特加R5构成过放保护：当电池电压降至2V时，由于R5的分压使VQ4基极电位不足以使VQ4导通，从而保护电池。增加R5会影响VQ4的导通深度。我们可以选用高放大倍数的晶体管来降低这种影响，这是一个折衷的办法。

元器件选择：BT1选用3.8V／80mA太阳能电池板，单晶硅为好，多晶硅次之；BT2选用两节1.2V／600mA Ni-Cd电池，如需要增大发光度或延长时间，可相应提高太阳能板及电池功率。VQ2、VQ3、VQ5的β在200左右，VQ4需β值大的晶体管。VD1 尽量选管压低的，如锗管或肖特基二极管。LED可选用白、蓝、绿色超高亮度散光或聚光。当选用红黄橙等低压降LED时，电路需重新设定。R3、R5建议选用1%精度电阻；R4用亮阻10kΩ～20kΩ，暗阻1MΩ以上的光敏电阻。其他电阻可选用普通碳膜(1／4)W、(1／8)W电阻。L1用(1／4)W 色电感，直流阻抗要小。其他元器件如图所示。
