1．电路分析
　　

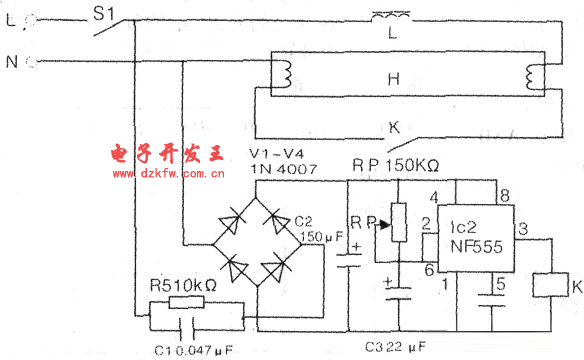

　　本电路工作原理如附图所示。电路是由NE555集成电路及可变电阻RP、C3组成的延时电路，控制继电器的延时断开．实现开灯后几秒内启辉日光灯。其中R与Cl并联起阻抗降压作用，电源电压经降压后由Vl～V4桥式整流及C2滤波．作为NE555的工作电源。当合上开关Sl后，由于C3两端电压为零，则NE555的②、⑥脚为低电平，③脚输出高电平使继电器K吸合，此时日光灯灯丝通电预热进行启辉。同时，电源通过RP对C3充电，经过数秒后②、⑥脚呈高电平，NE555翻转，③脚输出低电平，继电器K失电，日光灯汞蒸气通电发光。

　　2．元器件选择
　　
　　R可用420kΩ的1/8W的碳膜电阻；Cl用0.047μF耐压在630V以上涤纶电容，C2、C3分别用150μF、22μF的电解电容，C4用0.0lμF的瓷片电容：RP用l00kΩ的电位器；继电器用9V的直流继电器。整个电路可装在一块4cm×6cm的敷铜板上。根据电压波动情况，调节RP以确定启辉过程的时间。装好后用胶带封好，置于日光灯灯座内即可。一装即成，有兴趣的朋友不妨试一试。

　　本文制作的自动电子启辉电路，方便、可靠、实用，即使电压较低也可以点亮日光灯，不但一开即亮．而且还能延长灯管的使用寿命。
