电位器实物图_电位器怎么接线?可调电位器接线图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-13

电位器怎么接线?可调电位器接线图
电位器就是一个滑动变阻器,通过改变滑动片与电阻体的接触位置来调整B点的输出电压(请看下图理解).

电位器的引脚图

至于接线的话,A端点借参考电压,C点接地,B点是输出电压。我们很多车的油门踏板就是一个电位器,我们就拿油门踏板来说吧。ECU输出一个5伏的电压到A点,同时,C点作为地。当我们踩下油门,由上图可以看到,滑动片会靠近A端点,那么,B点对地电压就升好,那么到节气门执行器的电压就高,节气门开度变大,进气量增加,功率输出变大。
希望我的举例对理解电位器有帮助!

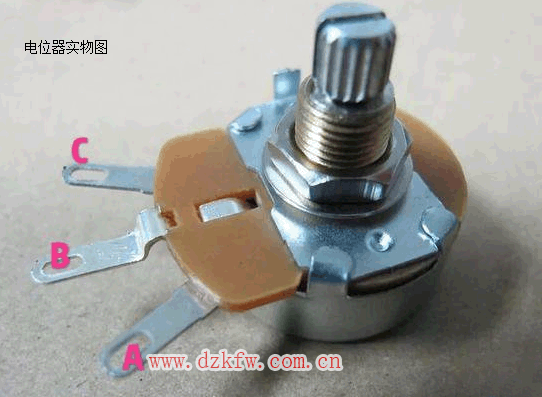

 电位器的实物图

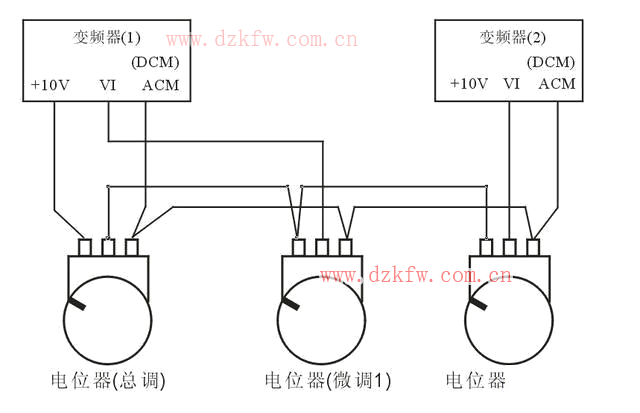

电位器的接线实例图

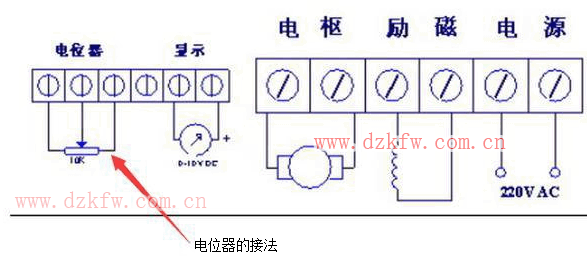

电位器的接法,电位器在电路中的接法
如图所示作为转速给定指令场合使用时,左旋到底与滑动端电阻为零的那端接系统参考点地(特殊情况例外)。避免加上运行信号电机即刻转动造成不必要损失!另外补充下有时电位器两端接正负电源的也有。比如运放调零,机械设备中的位置检测等等。
