555定时器频率计算器_555定时器频率在线计算_电路参数计算

作者：佚名    文章来源：本站原创    点击数：2918    更新时间：2018-11-21

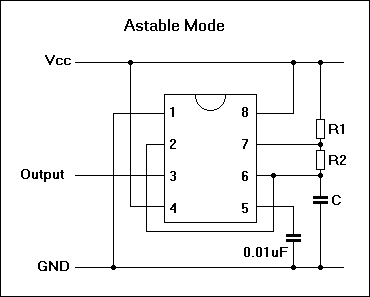

NE555频率在线计算器 555集成电路参数应用计算

根据元条件求输出值

计算公式：

T2 (off-time) = 0.693 * R2 * C1
T = 0.693*( (R1 + 2R2) * C1)
F = 1/ T
    = 1.44 / ( (R1 + 2R2) * C1)
D = (T1 /(T1+T2))*100

R1:
R2:
  C:

T1 上升沿 = 秒
T2 下降沿 = 秒
T 总周   =    秒
频率     =     Hz
占空比   =  % 占空比≥50%

根据输出条件求电阻阻值 占空比≤50%

Output Frequency 输出频率  [Hz]
Duty Cycle占空比  [%]
Capacitor电容  [nF]
电阻 R1  [kΩ]
电阻 R2  [kΩ]

根据输出条件或元件求值 占空比≥50%

频率 (KHz)
占空比 (%)   反向输出
R1  (K)
R2 (K)
C (uF)
