线路水泵频敏电阻控制与信号回路的改良,水泵控制电路

关键字：水泵控制，水泵控制电路，电机

作者：古铁均

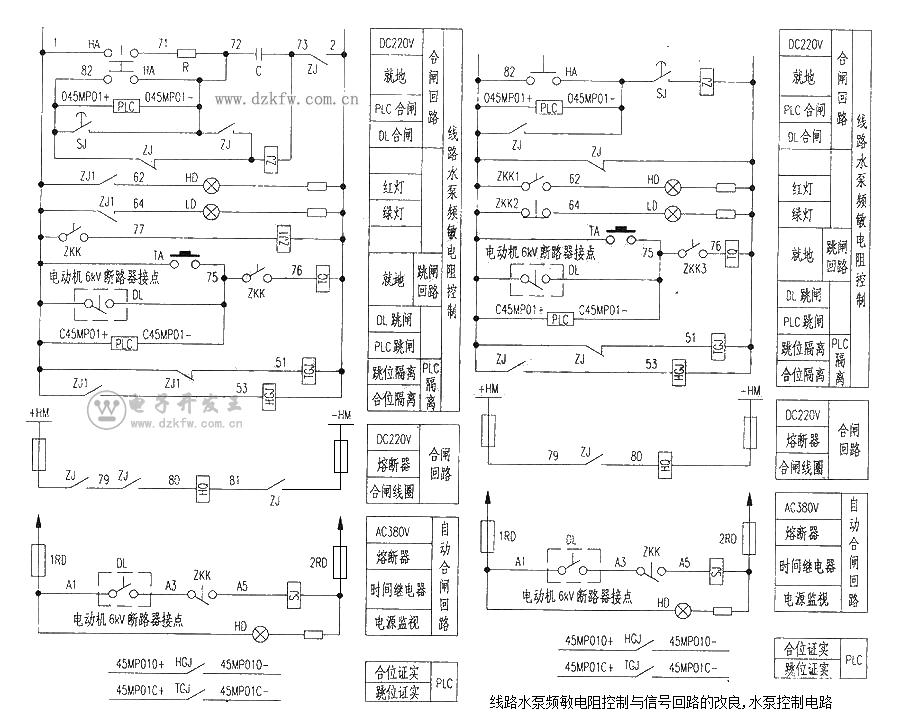

线路水泵(电机：JR158-4680kW)频敏电阻控制和信号回路如下左图，动作原理如下：线路水泵的高压开关合上后，DL闭合，380V交流电经DL与自动空气开关的常闭接点送到给时间继电器送电，时间继电器动作。此时按下频敏电阻控制回路的合闸按钮，直流电中间继电器使其常开接点闭合（此时是一个电容的充放电的过程）．红色指示灯亮，中间继电器自动空气开关闭合，启动频敏电阻，18秒后，时间继电器的常开接点打开，中间继电器失电，自动空气开关眺开，频敏电阻器退出运行。

　　此回路中有以下几个缺点：

　　1．为了确保合闸线圈的断开，设置了3个中间继电器的常开接点，只要有一个断开，合闸线圈即失去电压，使频敏电阻器退出。但也存在只要一个中间继电器的常开接点不好，自动空气开关的合闸线圈同样得不到电压。这是在合闸时经常出现频敏电阻器不能投入运行的主要原因之一。

　　2．通过中间继电器的启动来控制指示灯和PLC的跳、合位隔离，整个动作过程较为繁琐，指示灯是用来反映自动开关跳、合闸的位置的，这应该由自动空气开关本身的辅助接点来控制，更能够反映自动开关跳、合闸的位置。

　　3．本回路如果用一只中间继电器即可解决衔接的环节，就没有必要用丽只，可使维护量与故障率都减少许多。

　　改进如下：控制回路中没有电容的充放电回路，一个自动空气开关的瞬间合闸与延时跳闸的过程即可（如下右图）。回路简单，维护更加便捷。原回路中的J27-44由于受粉尘、潮气等环境因素影响较大，更换为DZS-248型中间继电器。如果在维修过程中发现有一对接点不好，马上将引线改到其他备用接点上即可，而不用更换或维修中间继电器，提高检修效率，减少维护量。改进后运行一年良好．没有发生任何异常故障。
