稳定可靠的恒温控制装置,TWH8751 Temperature controller

作者:佚名    文章来源:本站原创    点击数:1672    更新时间:2018-04-22
工业中的许多场合和工艺都需要将温度控制在某一确定值(恒温控制).以满足不同的需求。下面介绍的恒温控制装置(电路如图所示),工作稳定可靠,使用方便,制作简单,可满足多种用途和需要恒温的场合使用。

  工作原理

  工作前首先在电热点温度计P上设定所需的恒温值(即P点的接点接通时所对应的温度值),然后接通电源开关S,三端集成稳压器AN7812输出直流12V电压供电路用。初时温度较低,P的接点开路,功率开在集成电路TWH8751的②脚为低电平,处于导通状态,继电器K得电吸合,电热器通电升温,绿指示灯H1点亮。当温升达到设定的恒温值时,P的接点接通,TWH8751②脚由原低电平变为高电平,TWH8751便由原导通变为截止状态,使K失电释放,电热器断电停止加热,H1熄灭而红指示灯H2点亮。一般时间后温度略降,P的接点自动断开.TWH8751的②脚再次变为低电平使其导通,K和电热器则再次通电工作。

  工作期间电路重复上述工作过程,使温度恒定在设定值。

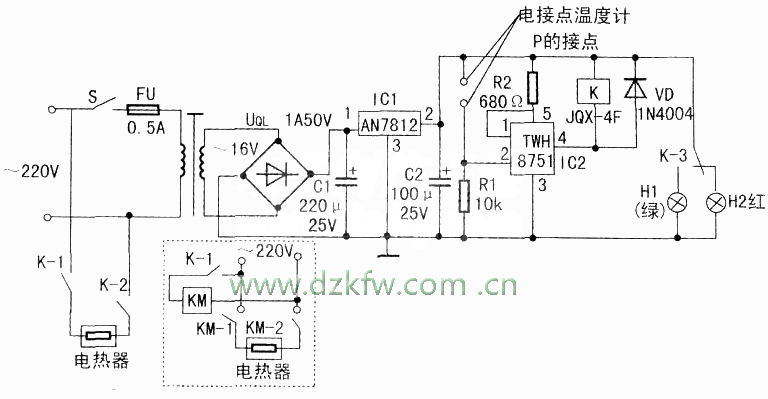

稳定可靠的恒温控制装置,恒温控制电路图

  元件选择及安装

  T为功率8--10W的电源变压器,其次级绕组电压为16~18V。IC1是三端集成稳压器7812,IC2是一种新颖的用途广泛但价格便宜的中小功率开关集成电路TMH875.它的内部包括放大器、比较器、选通门和功率输出电路等,适宜在各种控制系统中使用。其外形和引脚排列如右图所示。P为WXG型可调式电接点水银温度计,测温范围可依据使用情况选定。注意:P的电热点允许通过的电流较小,一般为20mA以内,因此不得把接点直接串入用电器回路中使用,而必须采取一定的措施(上为一例)以实现用小电流控制大功率的用电器。P的感温部位应稳固装在电热器所在的设备内,以便对电热器的温度进行测量和控制,其示值部位则应能清晰观察到。H1、H2为工作电压12—16V的小电珠。现电路可控制电热器的功率是500W以内,若电热器的功率大于500W.则需在K和电热器之间加接一只交流接触器KM(如图1中虚线框内所示),KM为CJ20型,线圈工作电压AC220V.额定电流值可根据电热器的功率大小而确定。
