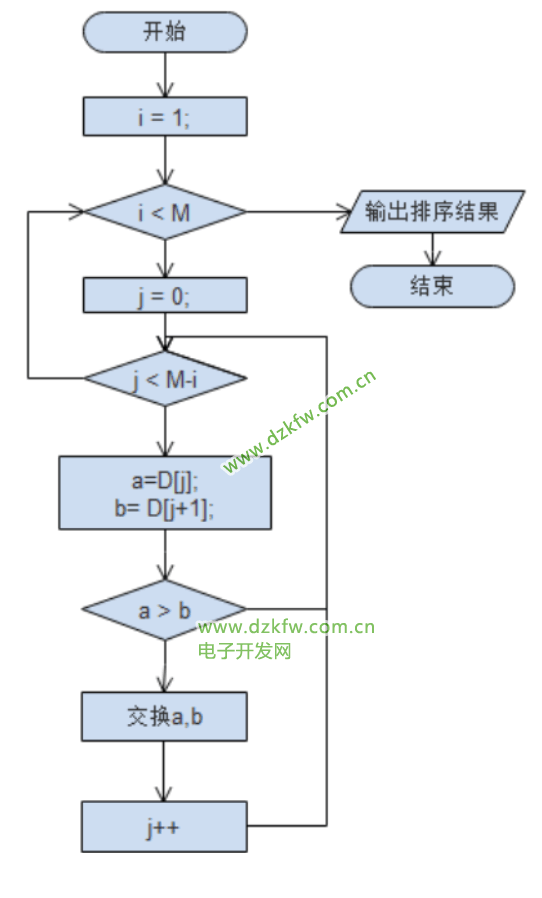

算法流程图，专指以特定的图形符号加上说明表示算法的图。一般有两种表示方法：传统流程图与结构流程图，其中传统流程图应该更广泛一些。算法设计可以称之为程序设计的核心，而表示一个算法，有多种不同的方法，常用的有自然语言，流程图，伪代码，PAD图等。

　　程序一般可简单划分为两类：逻辑流程类程序、算法应用类程序，但复杂的应用多是二者的组合。其中逻辑流程类更多强调的是时序、操作步骤等，一般都是用来简化人类的事务性劳动而设计，如打开12306网站，登录后查询并购买火车票，整个过程应涉及到一系列与人交互的逻辑动作，另有后台的数据查询匹配算法，属于典型的融合应用。二者中，算法部分更复杂、抽象，需要一种图形化的方法来描述。

　　用图形表示算法，直观形象，易于理解，更方便开发交流及测试检验。算法流程图不仅用来指导编写程序，而且在调试程序中可以用来检查程序的正确性。如果框图是正确的而结果不对，则按照框图逐步检查程序是很容易发现其错误的。核心算法流程图一般是软件开发中的重要文档，作为程序说明书的一部分进行存档，供合作伙伴、后加入同事参考，更好的帮助理解算法的思路和结构。

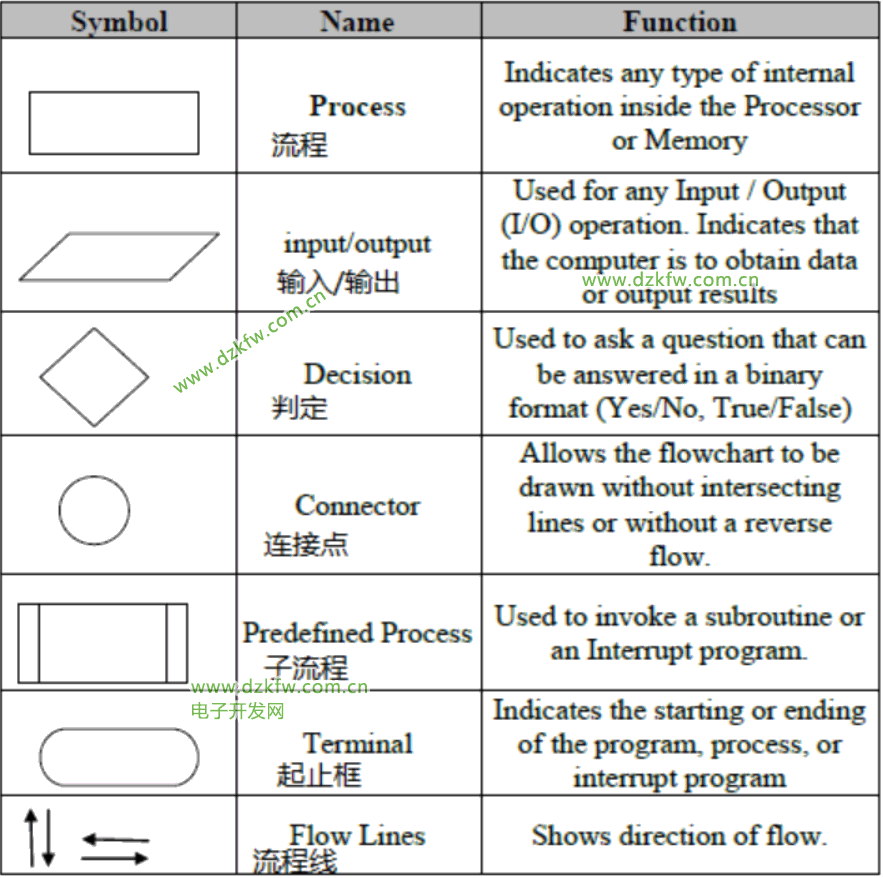

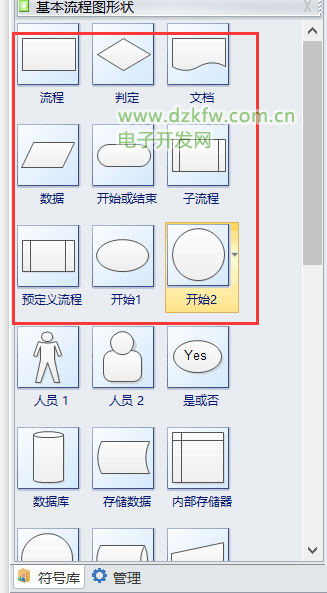

下面为 亿图图示 中的流程图的基本构成元素：红框的和上述基本一致，箭头在下面也一样有。

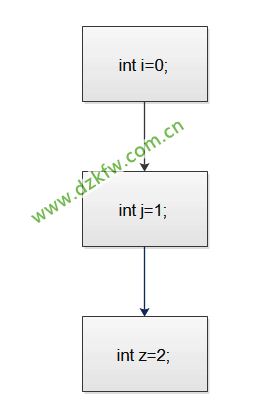

顺序流程图：  （数据是我胡乱写的，主要是看结构）

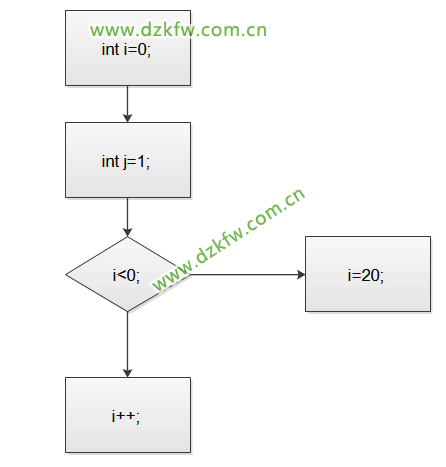

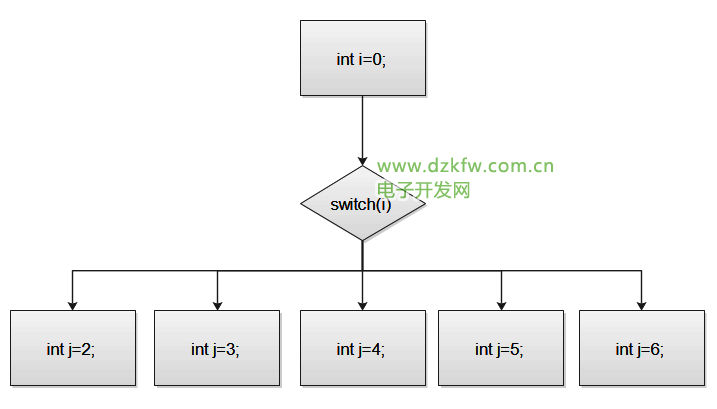

分支结构：（前是if  后是 switch）  （数据是我胡乱写的，主要是看结构）

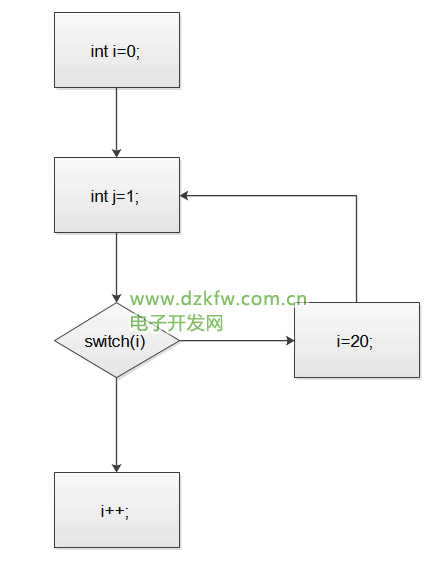

循环结构：  （数据是我胡乱写的，主要是看结构）

　　任何复杂的算法流程图都是由 ：顺序结构、分支结构 和 循环结构 三种结构组合而成。
