无线电遥控以其传输距离远、抗干扰能力强、无方向性等优点，应用于许多领域。但因电器复杂，发送设备庞大，调试困难等原因，所以在民用领域一直受到限制，随着电子技术的发展，这些问题都得到了解决，使之具有强大的生命力。

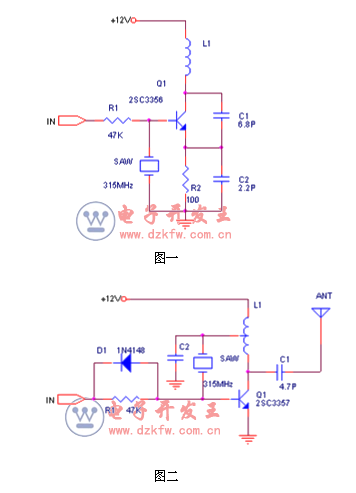

　早期的发射机较多使用LC振荡器，频率漂移较为严重。声表器件的出现解决了这一问题，其频率稳定性与晶振大体相同，而其基频可达几百兆甚至上千兆赫兹。无需倍频，与晶振相比电路极其简单。以下两个电路为常见的发射机电路，由于使用了声表器件，电路工作非常稳定，即使手抓天线、声表或电路其他部位，发射频率均不会漂移。和图一相比，图二的发射功率更大一些。可达200米以上。

　无线发射电路设计

　　上图为常见的发射机电路

　　OOK调制尽管性能较差，然而其电路简单容易实现，工作稳定，因此得到了广泛的应用，在汽车、摩托车报警器，仓库大门，以及家庭保安系统中，几乎无一例外地使用了这样的电路。

　无线接收电路设计

接收机可使用超再生电路或超外差电路，超再生电路成本低，功耗小可达100uA左右，调整良好的超再生电路灵敏度和一级高放、一级振荡、一级混频以及两级中放的超外差接收机差不多。然而，超再生电路的工作稳定性比较差，选择性差，从而降低了抗干扰能力。下图为典型的超再生接收电路。

　无线接收电路

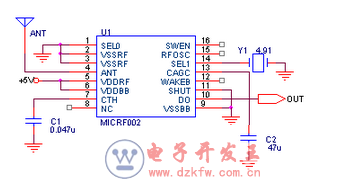

　　超外差电路的灵敏度和选择性都可以做得很好，美国Micrel公司推出的单片集成电路可完成接收及解调，其MICRF002为MICRF001的改进型，与MICRF001相比，功耗更低，并具有电源关断控制端。MICRF002性能稳定，使用非常简单。与超再生产电路相比，缺点是成本偏高（RMB35元）。下面为其管脚排列及推荐电路。

　　ICRF002使用陶瓷谐振器，换用不同的谐振器，接收频率可覆盖300-440MHz。

　　MICRF002具有两种工作模式：扫描模式和固定模式。扫描模式接受带宽可达几百KHz，此模式主要用来和LC振荡的发射机配套使用，因为，LC发射机的频率漂移较大，在扫描模式下，数据通讯速率为每秒2.5KBytes。固定模式的带宽仅几十KHz，此模式用于和使用晶振稳频的发射机配套，数据速率可达每秒钟10KBytes。工作模式选择通过MICRF002的第16脚（SWEN）实现。另外，使用唤醒功能可以唤醒译码器或CPU，以最大限度地降低功耗。

　　MICRF002为完整的单片超外差接收电路，基本实现了“天线输入”之后“数据直接输出”，接收距离一般为200米。

　　基于T630无线电遥控发射、接收头的无线发射电路无线接收电路

　　在这里向大家介绍一种无线电遥控发射、接收头（T630/T631）的制作方法。

　　电路介绍

　　无线电遥控发射头T630是一种内藏开线未经信号的微型发射机，其发射频率为265MHz，12V电源供电时，遥控距离为100M，工作电流仅为4mA，其体积为28X12X10mm。无线电接收头T631，一个内藏天线，象电视机高频头一样的接收、解调器，其典型工作电压为6V，守候工作电流为1mA，接收频率为265MHz，其体积仅为31X23X10mm。利用它们可以很方便地制作出各种无线电遥控装置，具有微型化，传输距离远、耗电省、抗干扰能力强等优点。能够方便地取代红外线、超声波发射及接收头。

　　无线电射头T630电路原理如图所示。电路四发射管V1及外围元件C1、C2、L1、L2等构成频率为265MHz超高频发射电路，通过环形天线L2向空中发射。天线L2采用镀银线或直径为1.5mm的漆包线，天线尺寸为24mm（长）X9mm（高）。三极管V1选用高频发射管BE414或2SC3355。

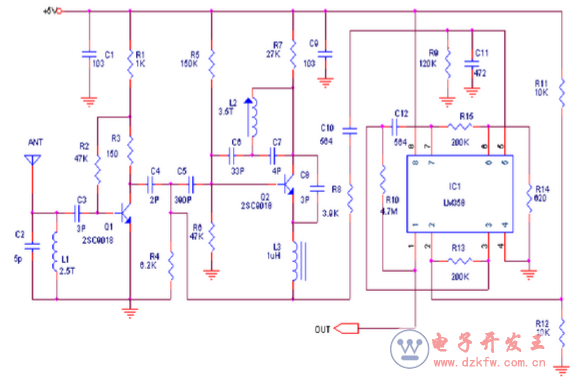

　　无线电遥控接收头T631电路原理如图所示。接收电路主要由V1、IC等组成，V1与C7、C9、L2等元件组成超高频接收电路，微调C9改变其接收频率，使之严格对准265MHz发射频率。当天线L2收到调制波时，经V1调谐放大出低频成分，再经V2前置放大后送入IC LM358，进一步放大整形后由LM358第7脚输出，该印刷电路板实际尺寸为31mmX23CC，天线尺寸为27mm（长）X9mm（高）。OUT为信号输出端，三极管V1选用BE415或2SC3355。电容C9可选用小型可调电容。IC选用LM358。

　　在发射及接收电路中为减小体积，所有电阻均选用1/8W或1/16W的金属膜电阻；电解电容亦用超小型电容，其它电容全部采用高频陶瓷电容。在焊接时元件引脚尽量剪短，使其紧贴电路板，电路板材料应选用高频电路板。

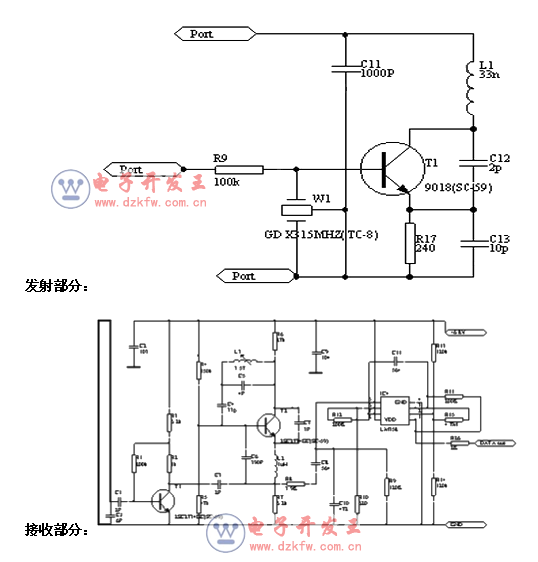

　　以下是两载采用声表面的收发装置，相对于前面的介绍的电路，具有更远的传输距离、更强的抗干扰能力和更易制作、调试.
