会员注册收音机电源自动关断电路,RADIO AUTO POWER OFF
关键字：收音机自动关机电路，NE555,CD4020
用电池供电的设备，如果忘记关断电源．电池的电能就会在不知不觉中耗尽；而且干电池往往在耗尽电能后漏液，腐蚀电路板。

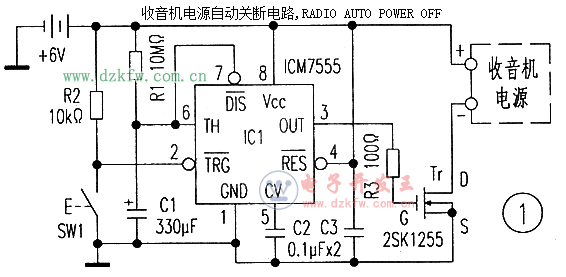

图1电路能在一定时间后．自动关断设备的供电电源。电路选用CMOS型的时基集成电路ICM7555，作一次性动作。以收音机电源控制为例．首先按下起动开关SW1，在时基Ic的②脚电压达到电源电压的1／3以下时．时基Ic内部触发器翻转，输出脚③转变为高电平“H”MOSFET管Tr1的漏-源极间导通，接通收音机的电源。
与此同时，时基Ic的⑦脚变成高阻抗，电容器c1经电阻R1充电，其两端电压Vx徐徐上升，直至达到电源电压VCC的2／3，这段时间t可用下式表示：
Vx=Vcc[l—e-(t/R1C1)]
当⑥脚电压达到电源电压的2／3时，时基Ic内部触发器再次翻转，使⑦脚与地(GND)相连，Vx瞬时变为0v，③脚转变为低电平“L”，Tr1截止，关断供电电源。从电源接通到电源关断的时间，可在上面算式中用2／3VCC替换Vx，得到下式：
t=loge3R1C1≈1.1R1C1
所以．维持电源供电的时间由R1C1的乘积决定。
假如设定时间为60分钟，则R1取10MΩ.C1的电容量需要327μF，这对电容器的泄漏电流要求尽量的小；不过大容量、低泄漏的电容器较难获取。所以，图1电路适合工作数分钟的情况。
针对上述问题，改变电路结构，把低频Rc振荡器的输出计数，达到某一值时关断电源，就可实现长时间的延时。

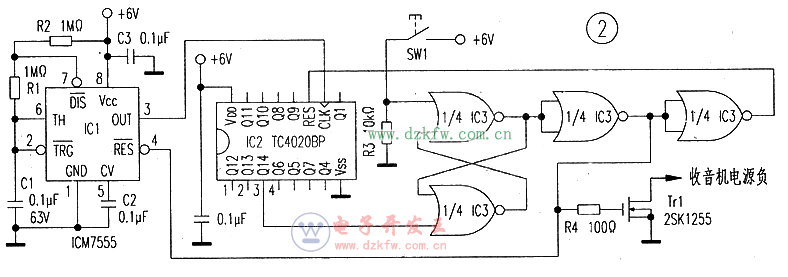

电路如图2．用时基Ic构成无稳多谐振荡器．工作在VCC1／3与VCC2／3之间的时-段．其周期：
τ=0.69C1(2R1+R2)
低频振荡器的输出，被送至一个分频器的输入端。分频器选用异步14级二进制计数器TC4020B．最大可作213分频。这时如要获得60分钟的延时，输入脉冲的周期τ=0.44秒。
可见RC的时间常数较小，就可以选用小容量的薄膜电容器．避免了因泄漏电流产生的不稳定现象。
四与非门TC4001BP的两个门电路构成RS触发器，另两个门电路构成反相器．对IC1和IC2复位．并驱动Tr1关断。TC4020B的输出选取Q14端。
