【自制】DIY长波信号接收天线圈

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-11-12

关键字:收音机天线

  长波接收天线是在直径40cm的骨架上,利用漆包线,绕上1000匝的线圈制成的。所用的漆包线可从几个旧的电源变压器上拆卸其初级线圈而获得。另外,上述线圈也可从电子市场或网上购置。

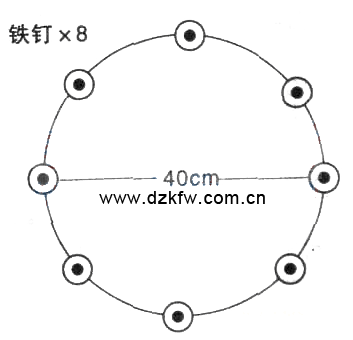

  为了绕制长波线圈,可在一块木板上,划一40cm的圆环,再按等弧距钉上8根一定长度的铁钉,构成简单的框架,如图所示。围绕着框架,细心地用漆包线绕上1000匝线圈,完成之后用绝缘带绕上,以保护线圈,然后把铁钉去除,即可获得完整的线圈,再把所得线圈固定到一木盒内。

  使用时,应确保线圈组件牢牢固定使用。因为使用中,若线圈出现任何振动或移动,都会造成线圈信号与磁场相互作用而使线圈工作失效。
  长波线圈用于接收长波信号,当信号的磁场方向与线圈平面成90°时,其线圈吸收的信号最强。因长波圈接收信号的周期长,所以线圈用于测量时,其记录过程较慢,同时还应找准被测量信号源的位置。

长波信号接收天线圈
