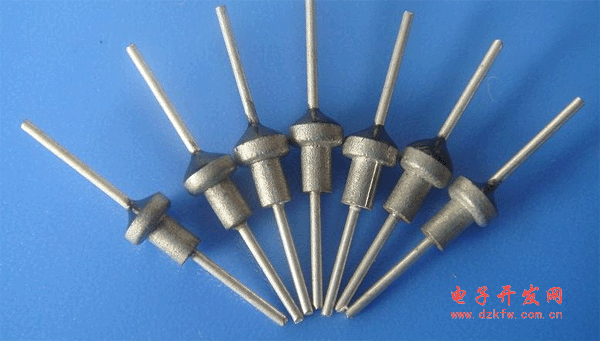

穿心电容外形如下图所示。穿心电容是一种三端电容，但与普通的三端电容相比，由于它直接安装在金属面板上， 因此它的接地电感更小，几乎没有引线电感的影响，另外，它的输入输出端被金属板隔离，消除了高频耦合，这两个特点决定了穿心电容具有接近理想电容的滤波效果。 穿心电容的介质为陶瓷介质，而陶瓷电容的容量会随环境温度变化而变化，这种容量变化会影响滤波器的滤波截止率。陶瓷电容的容量温度变化率是由陶瓷介质本身决定的。因此，选择适当的陶瓷介质非常重要。滤波器所用的电容一般为陶瓷电容。由于其物理结构，这种陶瓷电容又称为穿心电容。

        穿心电容自电感较普通电容小得多，故而自谐振频率很高。同时，穿心式设计，也有效地防止了高频信号从输入端直接耦合到输出端。这种低通高阻的组合，在 1GHz 频率范围内，提供了极好的抑制效果。
