OTL互补对称放大电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2011-3-4

上述的OCL电路需要两个电源,为了省去一个电源,可采用如图6-33所示的无输出变压器的互补对称放大电路,简称OTL电路。该电路用一个容量较大的耦合电容C代替了图6-30中 的作用。静态时,由于两管的基极均无偏流,所以T1和T2均处于截止状态,电路工作于乙类。由于电路的对称性,两管发射极的静态电位,电容器上的直流电压也等于



图6-33 OTL互补对称放大电路

    在输入信号的正半周,T1导通、T2截止、由电源EC提供的集电极电流iC1正向流过负载RL;在输入信号的负半周,T1截止,T2导通,此时代替电源的电容器C通过导通的T2放电,集电极电流iC2反向流过负载RL
    由图6-33可知,当T1导通时,电容C被充电,其上电压为。当T2导通时,C代替电源通过T2放电。但是,要使输出波形对称,即要求(大小相等,方向相反),必须保持C上的电压为,在C放电过程中,其电压不能下降过多,因此C的容量必须足够大。
    上述互补对称电路要求有一对特性相同的NPN和PNP型的输出功率管。在输出功率较小时,比较容易选配这对晶体管,但在要求输出功率较大时,就难于配对,因此采用复合管。图6-34列举了两种类型的复合管。

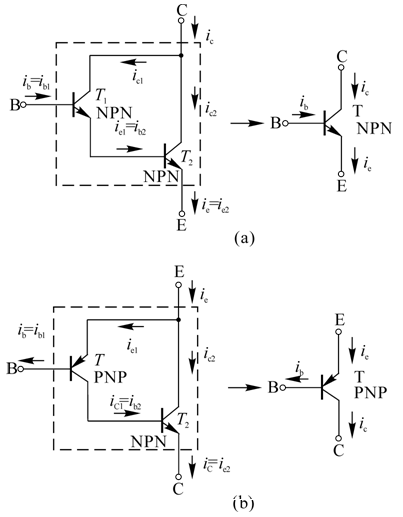

图6-34 复合管

    首先以图6-34(a)的复合管为例,讨论复合管的电流放大系数。因

    可得复合管的电流放大系数为

    其次,从图6-34(b)可以看出,复合管的类型与第一个晶体管T1相同,而与后接晶体管T2的类型无关。
    图6-35是一个由复合管组成的OTL互补对称放大电路。将复合管分别看成一个NPN型和一个PNP型晶体管后,该电路与图6-33所示的电路完全相同。



图6-35 由复合管组成的OTL互补对称电路

    显然,图6-33和图6-35所示的电路都工作在乙类状态,若要避免交越失真,也应设置适当的偏置电路。
