二极管限幅电路详解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-05-07
二极管最基本的工作状态是导通和截止两种,利用这一特性可以构成限幅电路。
所谓限幅电路就是限制电路中某一点的信号幅度大小,让信号幅度大到一定程度时,不让信号的幅度再增大,当信号的幅度没有达到限制的幅度时,限幅电路不工作。利用二极管来完成这一功能的电路称为二极管限幅电路。
图1 所示是二极管限幅电路。在电路中,A1 是集成电路(一种常用元器件),VT1和VT2 是三极管(一种常用元器件),R1 和R2 是电阻器,VD1 ~VD6 是二极管。

二极管限幅电路
图1 二极管限幅电路

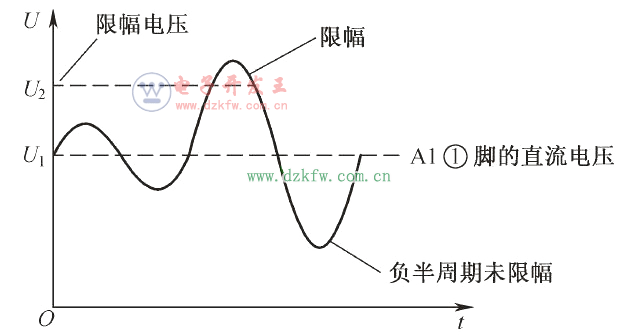

二极管限幅电路波形图
图2 集成电路A1 的①脚上信号波形图

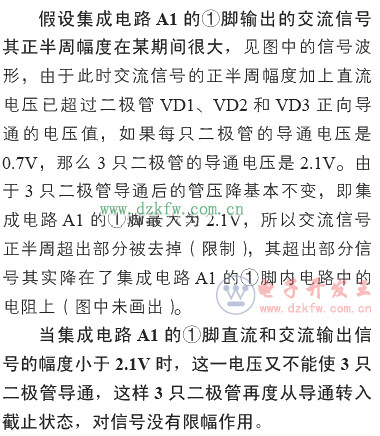

二极管限幅电路详解

Tags:二极管限幅,限幅电路,二极管
