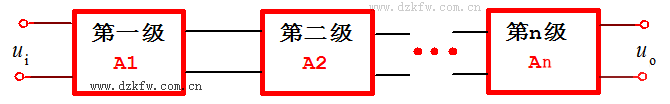

一、 阻容耦合多级放大器电路故障分析

　　阻容耦合方式的优缺点

　　优点：

　　各级放大器静态工作点独立。

　　输出温度漂移比较小。

　　缺点：

　　•不适合放大缓慢变化的信号。

　　•不便于作成集成电路。

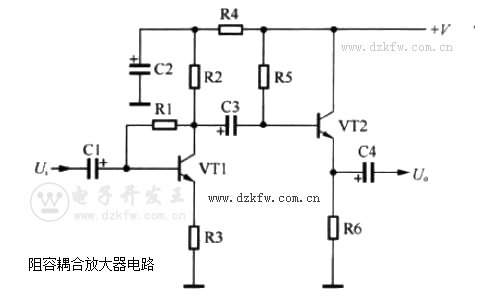

　　如图所示，以阻容耦合放大器电路为例，进行电路故障分析说明。

　　关于多级放大器电路故障分析同单级放大 器电路的故障分析基本一样，这里再作以下几点补充说明。

　　1、 当VT1放大级中的直流电路出现故障时，由于C3的隔直作用，不会影响VT2放大级的直流电路工作，但由于第一级放大器电路已经不能正常工作，它没有正常的信号加到第二级放大器电路中，第二级放大器电路虽然能够正常工作，但它没有信号输出。

　　2、 当第二级放大器电路的直流电路出现故障后，因为C3的存在也不会影响第一级放大器电路直流电路的工作，第一级放大器电路能够输出正常的信号，但由于第二级放大器电路不能正常工作，所以第二级放大器电路也不能够输出正常的信号。

　　提示：在多级放大器电路中，只要有一级放大器电路出现问题，整个多级放大器电路均不能输出正常的信号。

　　3、 当C2开路时，对第二级放大器电路无影响，会使第一级放大器电路输出信号电压有所升高，因为VT1集电极负载电阻增加了R4，在一定范围内集电极负载电阻大电压放大倍数大。当C2漏电或击穿时，第一级放大器电路直流工作电压变小或无直流电压，同时由于流过R4的电流加大，也会使+V有所下降而影响第二级放大器电路的正常工作，此时整个放大器电路没有输出信号或信号小。

　　4、 当R4开路时，第一级放大器电路无直流工作电压，不影响第二级放大器电路工作，但整个放大器电路没有输出信号。

　　二、 直接耦合多级放大器电路故障分析

　　直接耦合方式的优缺点

　　优点：

　　电路中无电容，便于集成化

　　可放大缓慢变化的信号

　　缺点：

　　各级放大器静态工作点相互影响。

　　输出温度漂移严重。

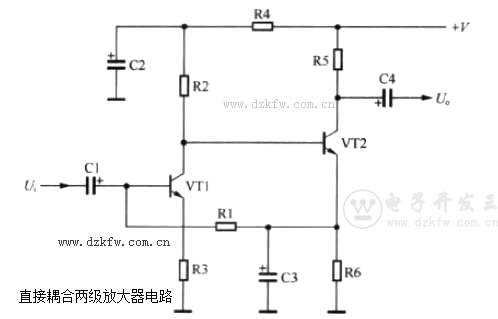

　　如图所示，是直接耦合两级放大器电路。

　　第一级放大管VT1集电极与第二级放大管VT2基极直接相连，所以是直接耦合放大器。VT1和VT2的信号都从基极输入，从集电极输出，所以是共发-共发双管直接耦合放大器电路。

　　关于这一多级放大器电路的故障分析主要说明以下几点。

　　a、 当R4开路时，VT1没有直流工作电压，同时VT2基极也没有直流电流，此时两只三极管均处于截止状态，无信号输出。

　　b、 当C2击穿或严重漏电时，VT1和VT2均处于截止状态。

　　c、 当C2出现击穿或漏电故障时，因直流工作电压为零或太低，影响了VT1正常工作，也影响了VT2正常工作。

　　d、 当R2开路时，VT1和VT2均不能工作。

　　e、 当R1开路后，VT1处于截止状态，VT1无集电极电流，这样流过R2的电流全部流入VT2基极，使VT2基极电流很大而处于饱和状态，放大器无信号输出。当R1短路时，VT1处于饱和状态，其集电极直流电压很低，使VT2基极电流偏置电压很低，VT2将处于截止状态。

　　提示：由于VT1和VT2两级放大器电路之间是采用直接耦合电路，所以其中一级电路出故障后，将同时影响两级电路的直流工作状态，所以在检查这种直接耦合电路的故障时，要将两级电路作为一个整体来进行检查。

　　三、 三级放大器电路故障分析

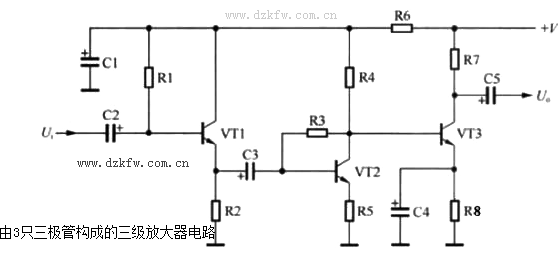

　　如图所示，是一个由3只三极管构成的三级放大器电路。

　　电路中，VT1接成共集电极放大器电路，这是输入级放大器电路。VT2接成共发射极放大器电路，这是第二级放大器电路，第一级与第二级放大器电路之间采用电容C3耦合。VT3接成共发射极放大器电路，这是第三级放大器电路，它与第二级电路之间采用直接耦合方式。

　　关于这一多级放大器电路的故障分析主要说明以下两点：

　　1、 由于第一级放大器电路与后面两级电路之间采用的是电容耦合，所以当第一级放大器电路中的直流电路出现故障时，对后面两级电路的直流电路没有影响，但没有正常信号加到后面的放大器电路中，同样，后两级放大器电路中的直流电路出现问题，对输入级放大器直流电路也没有影响。

　　2、 电路中只要有一级放大器出现故障，这一多级放大器电路的输出信号就不正常，但在故障点之前的放大器电路工作是正常的。如VT2放大级存在故障，VT1发射极输出信号是正常的。
