桥式整流电路原理

桥式整流电路如图1所示，图中B为电源变压器，它的作用是将交流电网电压e1变成整流电路要求的交流电压，RL是要求直流供电的负载电阻，四只整流二极管D1～D4接成电桥的形式，故有桥式整流电路之称。

图１

桥式整流电路的工作原理可分析如下。为简单起见，二极管用理想模型来处理，即正向导通电阻为零，反向电阻为无穷大。

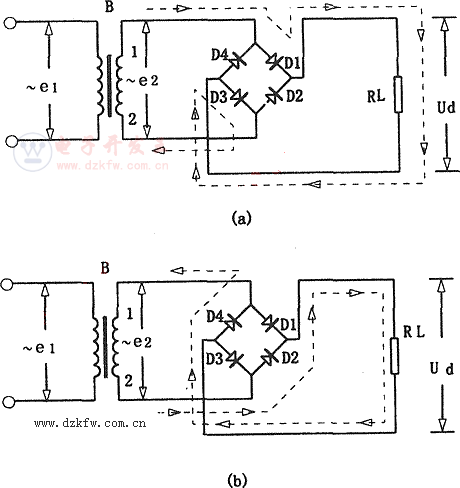

在e2的正半周，电流从变压器副边线圈的上端流出，只能经过二极管D1流向RL，再由二极管D3流回变压器，所以D1、D3正向导通，D2、D4反偏截止。在负载上产生一个极性为上正下负的输出电压。其电流通路可用图1（a）中虚线箭头表示。

在e2的负半周，其极性与图示相反，电流从变压器副边线圈的下端流出，只能经过二极管D2流向RL，再由二极管D4流回变压器，所以D1、D3反偏截止，D2、D4正向导通。电流流过RL时产生的电压极性仍是上正下负，与正半周时相同。其电流通路如图1（b）中虚线箭头所示。

综上所述，桥式整流电路巧妙地利用了二极管的单向导电性，将四个二极管分为两组，根据变压器副边电压的极性分别导通，将变压器副边电压的正极性端与负载电阻的上端相连，负极性端与负载电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。

图２

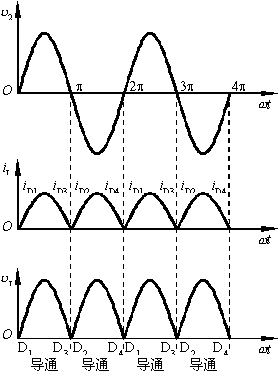

根据上述分析，可得桥式整流电路的工作波形如图2。由图可见，通过负载RL的电流iL以及电压uL的波形都是单方向的全波脉动波形。

桥式整流电路的优点是输出电压高，纹波电压较小，管子所承受的最大反向电压较低，同时因电源变压器在正、负半周内都有电流供给负载，电源变压器得到了充分的利用，效率较高。因此，这种电路在半导体整流电路中得到了颇为广泛的应用。

桥式整流电路电感滤波原理

 电感滤波电路利用电感器两端的电流不能突变的特点，把电感器与负载串联起来，以达到使输出电流平滑的目的。从能量的观点看，当电源提供的电流增大（由电源电压增加引起）时，电感器L把能量存储起来；而当电流减小时，又把能量释放出来，使负载电流平滑，所以电感L有平波作用。

　　桥式整流电路电感滤波优点：整流二极管的导电角大，峰值电流小，输出特性较平坦。

　　桥式整流电路电感滤波缺点：存在铁心，笨重、体积大，易引起电磁干扰，一般只适应于低电压、大电流的场合。

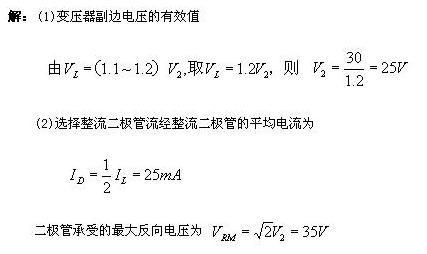

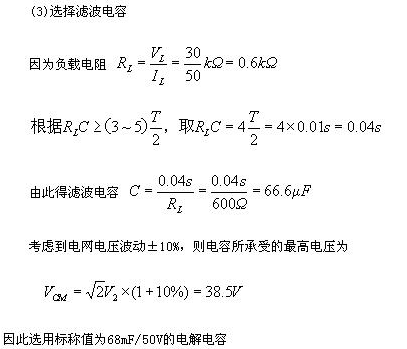

　　例1桥式整流器滤波电路如图所示，已知V₁是220V交流电源，频率为50Hz，要求直流电压V_L=30V，负载电流I_L=50mA。试求电源变压器副边电压V₂的有效值，选择整流二极管及滤波电容。

桥式整流电容滤波原理

 电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。

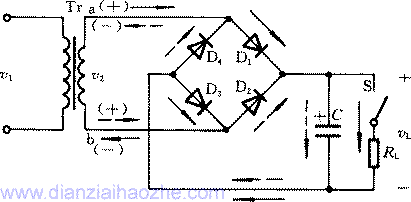

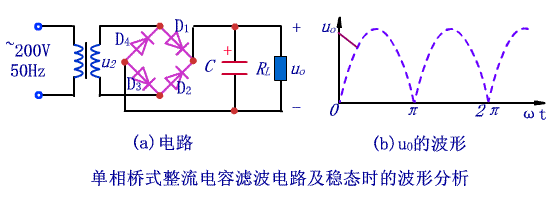

当u2为正半周并且数值大于电容两端电压uC时，二极管D1和D3管导通，D2和D4管截止，电流一路流经负载电阻RL，另一路对电容C充电。当uC>u2，导致D1和D3管反向偏置而截止，电容通过负载电阻RL放电，uC按指数规律缓慢下降。

当u2为负半周幅值变化到恰好大于uC时，D2和D4因加正向电压变为导通状态，u2再次对C充电，uC上升到u2的峰值后又开始下降；下降到一定数值时D2和D4变为截止，C对RL放电，uC按指数规律下降；放电到一定数值时D1和D3变为导通，重复上述过程。

RL、C对充放电的影响

电容充电时间常数为rDC，因为二极管的rD很小，所以充电时间常数小，充电速度快；RLC为放电时间常数，因为RL较大，放电时间常数远大于充电时间常数，因此，滤波效果取决于放电时间常数。

电容C愈大，负载电阻RL愈大，滤波后输出电压愈平滑，并且其平均值愈大。
